Кабель ДПС

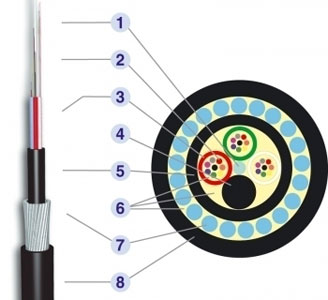

Конструкция
Кабель ДПС содержит центральный оптический модуль (ЦОМ), Поверх ЦОМ наложена алюминиевая лента с полимерным покрытием.
Свободное пространство в оптическом модуле заполнено гидрофобным заполнителем.
Кабель имеет внутреннюю оболочку из полиэтилена и наружную. Наружная оболочка выполняется в трех вариантах: полиэтиленовая (ДПС, СПС, ДАС, САС), из материала, не распространяющего горение (ДПН, СПН) и из не содержащего галогены материала, не распространяющего горение (ДПГ, СПГ). Кабель защищен броней из стальных оцинкованных проволок.
Назначение
Предназначены для прокладки в кабельной канализации, трубах, коллекторах, ручным или механизированным способами. Изготавливаются с центральным силовым элементом из стального троса или диэлектрического стеклопрутка. Как правило, используется на городских магистральных линиях связи.
Характеристики
|
Параметр |
Значение |
| Длительно допустимая растягивающая нагрузка, кН | 7,0 … 80,0 |
| Допустимая раздавливающая нагрузка, кН/см | > 1,0 |
| Стойкость к изгибам на угол 90° (*) | 20 циклов |
| Стойкость к осевым закручиваниям на угол ±360° на длине 4м | 10 циклов |
| Стойкость к ударной нагрузке одиночного воздействия, Дж | 20 |
| Рабочий диапазон температур, C° | -60 … +70 -40 … +60 |
| Низшая температура монтажа, C° | -30 -10 |
| Номинальный наружный диаметр, мм | 13,5 … 24,0 |
| Максимальная масса, кг/км | 300 … 1100 |
| Электрическое сопротивление наружной оболочки, МОм | > 2000 |
Внимание! различные производители имеют свою собственную маркировку кабелей, посмотреть аналоги других производителей можно в таблице.
Маркировки ДПС: ДКП-03,ОПС, ОАС,ОМЗКГМ,ОКЛК,ДПС, ДПН, ДПГ, СПС, СПН, СПГ, ДАС, САС,ИКБ-М, ИКБ2-М, ОМЗКГМ, ДАС, ОГД, ОПУ, ОКЛК, ДАУ, ДПУ, ДКП, СКП, ДКПа, СКПа, ДКН, СКН, ОКБ, ОКБН, ОКБ-М, ОКП
