Оптический кабель ИК… Т…
Оптические кабели марки ИК-… предназначены для прокладки в кабельной канализации, на мостах и эстакадах, в трубах (в том числе методом пневмопрокладки в специальных защитных пластмассовых трубах). Допускается прокладывать кабель в туннелях, коллекторах, зданиях (ИКН-…).
Возможно изготовление вариантов конструкций с дополнительными свойствами:
Негорючее исполнение – ИКН-…;
Повышенная влагозащищённость (с алюмополиэтиленовой оболочкой) – ИКЗ-….

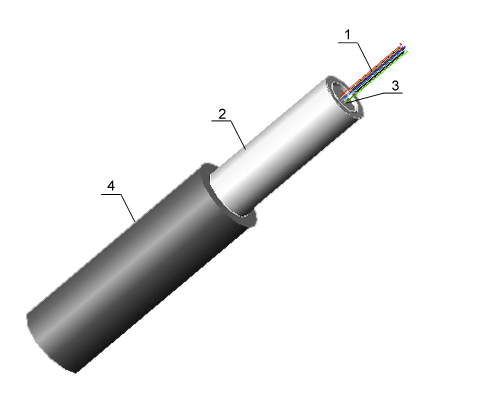

Структура кабеля:
- Оптические волокна
- Оптический модуль
- Внутримодульный гидрофобный заполнитель
- Защитная оболочка
– полиэтилен или полимер, не распространяющий горение (ИКН…)
Основные технические характеристики ИК-Т
| параметр | ИК…-Т… |
| Количество оптических волокон в кабеле | До 48 1) |
| Количество элементов сердечника | 1 |
| Номинальный наружный диаметр кабеля, от | 5 |
| Масса кабеля, кг/км, от | 30 |
| Длительно допустимая растягивающая нагрузка, кН | 1,0 - 5,0 |
| Допустимая раздавливающая нагрузка, кН/см | 0,3 -0,4 |
| Допустимое ударное воздействие, не менее, Дж | 3,0 - 10,0 |
| Минимальный радиус изгиба | 20 каб |
| Рабочий диапазон температур, °C | От -40 °С до +50 °С 2) |
| Температура прокладки и монтажа, не менее, °C | минус 10 °С |
1) возможно увеличение волоконности кабеля до 288 оптических волокон за счет применения многоповивного сердечника;
2) возможно расширение рабочего диапазона температур до -60 °С +70 °С
Пример условного обозначения (ИК-Т-Н12-2.5):
ИК – оптический кабель, производства «Интегра-Кабель»
Т – тип сердечника (центральная трубка)
Н – тип оптического волокна (одномодовое, ITU-T G.655)
12 – количество оптических волокон в кабеле
2.5 – максимально допустимое растягивающее усилие кабеля, в кН
