Оптический кабель ИКА… Т…
Оптические кабели марки ИКА… предназначены для подвески на опорах линий связи, контактной сети железных дорог, опорах линий электропередач в точках с максимальной величиной потенциала электрического поля до 12 кВ, между зданиями и сооружениями. Допускается подвешивать кабель в точках с максимальной величиной потенциала электрического поля до 25 кВ (ИКАТ-…).
Возможно изготовление вариантов конструкций с дополнительными свойствами:
Трекингостойкое исполнение - ИКАТ-…;
Облегчённое исполнение (без промежуточной оболочки) - ИКАЛ-…;

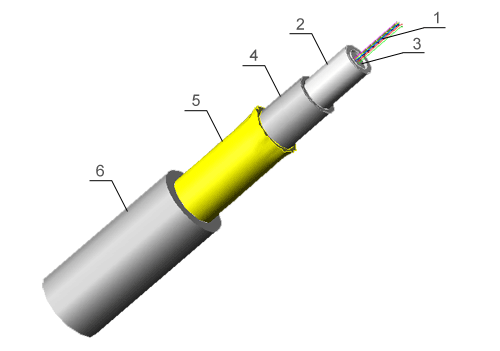

Структура кабеля:
- Оптические волокна
- Оптический модуль
- Внутримодульный гидрофобный заполнитель
- Промежуточная оболочка
– полиэтилен - Повив из арамидных или иных упрочняющих нитей
- Защитная оболочка
– для подвески на опорах ЛЭП в точках с максимальной величиной потенциала электрического поля от 12 до 25 кВ оболочка изготавливается из трекингостойкого материала (ИКАТ…)
Основные технические характеристики ИКА-Т
| параметр | ИКА…-Т… |
| Количество оптических волокон в кабеле | До 48 |
| Количество элементов сердечника | 1 |
| Номинальный наружный диаметр кабеля, от, мм | 14 |
| Масса кабеля, кг/км, от | 180 |
| Длительно допустимая растягивающая нагрузка, кН | 1,0-40,0 |
| Допустимая раздавливающая нагрузка, кН/см | 0,3 |
| Допустимое ударное воздействие, не менее, Дж | 10 |
| Минимальный радиус изгиба | 20 D каб |
| Рабочий диапазон температур, °C | От минус 60 °С до плюс 70 °С |
| Температура прокладки и монтажа, не ниже, °C | минус 10 °С |
Пример условного обозначения (ИКА-Т-A12-4.0):
ИК – оптический кабель, производства «Интегра-Кабель»
А – повив из арамидных упрочняющих нитей
Т – тип сердечника (центральная трубка)
А – тип оптического волокна (одномодовое, ITU-T G.652C(D))
12 – количество оптических волокон в кабеле
4.0 – максимально допустимое растягивающее усилие кабеля, в кН
