Оптический кабель ИКП… Т…
Оптические кабели марки ИКП… (диэлектрические) предназначены для подвески на опорах линий связи, контактной сети железных дорог, опорах линий электропередач в точках с максимальной величиной потенциала электрического поля до 12 кВ, между зданиями и сооружениями. Допускается подвешивать кабель в точках с максимальной величиной потенциала электрического поля до 25 кВ(ИКПТ…). Кабели этой группы так же можно использовать для прокладки в грунтах 1-3 категории, в том числе заражённых грызунами.
Возможно изготовление вариантов конструкций с дополнительными свойствами:
- Трекингостойкое исполнение - ИКПТ-…;
- Облегчённое исполнение (без промежуточной оболочки) - ИКПЛ-….

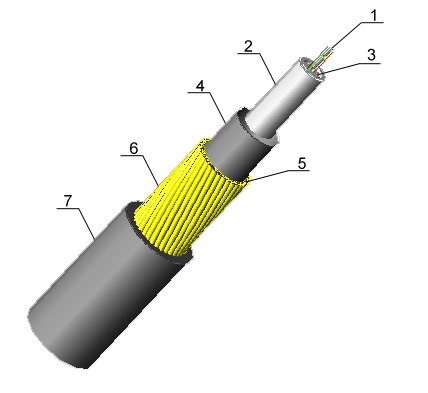

Структура кабеля:
- Оптические волокна
- Оптический модуль
- Внутримодульный гидрофобный заполнитель
- Промежуточная оболочка
– полиэтилен - Гидроизоляция бронирующего слоя (гидрофобный заполнитель или водоблокирующие элементы)
- Броня из стеклопластиковых прутков
- Защитная оболочка
- для подвески на опорах ЛЭП в точках с максимальной величиной потенциала электрического поля от 12 до 25 кВ оболочка изготавливается из трекингостойкого материала (ИКПТ…)
Основные технические характеристики ИКП-Т
| параметр | ИКП…-Т… |
| Количество оптических волокон в кабеле | До 48 |
| Количество элементов сердечника | 1 |
| Номинальный наружный диаметр кабеля, от, мм | 16 |
| Масса кабеля, кг/км, от | 180 |
| Длительно допустимая растягивающая нагрузка, кН | 3,0-30,0 |
| Допустимая раздавливающая нагрузка, кН/см | 1,0 |
| Допустимое ударное воздействие, не менее, Дж | 10 |
| Минимальный радиус изгиба | 20 D каб |
| Рабочий диапазон температур, °C | От минус 60 °С до плюс 70 °С |
| Температура прокладки и монтажа, не ниже, °C | минус 10 °С |
Пример условного обозначения (ИКП-Т-А12-10.0):
ИК – оптический кабель, производства «Интегра-Кабель»
П – тип защитного бронепокрова (повив из стеклопластиковых прутков)
Т – тип сердечника (центральная трубка)
А – тип оптического волокна (одномодовое, ITU-T G.652C(D))
12 – количество оптических волокон в кабеле
10.0 – максимально допустимое растягивающее усилие кабеля, в кН
