Оптический кабель ИКС…М

Оптические кабели марки ИКС… предназначены для прокладки в грунте 1-3 категории, в том числе, зараженном грызунами, а также в кабельной канализации, трубах, на мостах и эстакадах. Допускается прокладывать кабель в туннелях, коллекторах, зданиях (ИКСН-…).

Возможно изготовление вариантов конструкций с дополнительными свойствами:
Негорючее исполнение – ИКСН-…;
Облегчённое исполнение (без промежуточной оболочки) – ИКСЛ-….

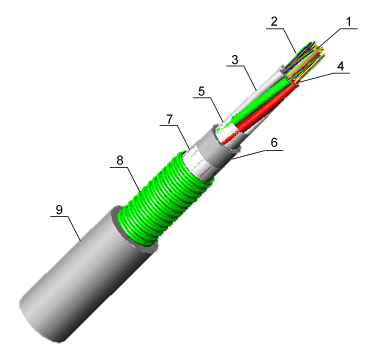

Оптический кабель ИКСМ

Структура кабеля:

  1. Осевой элемент:
    – стальной канат (стренга, проволока) в полимерном покрытии;

    2. – стеклопластиковый пруток в полимерном покрытии или без

  2. Оптические волокна

  3. Оптические модули

  4. Внутримодульный гидрофобный заполнитель

  5. Гидроизоляция сердечника
    – гидрофобный заполнитель или водоблокирующие элементы

  6. Промежуточная оболочка
    – полиэтилен

  7. Гидроизоляция бронирующего слоя
    – гидрофобный заполнитель или водоблокирующие элементы

  8. Стальная гофрированная ламинированная лента

  9. Защитная оболочка
    – полиэтилен или полимер, не распространяющий горение (ИКСН…)

Основные технические характеристики ИКС-М

парамерт икс…-м…
Количество оптических волокон в кабеле До 144
Количество элементов сердечника 4-24
Номинальный наружный диаметр кабеля, от, мм 12,5
Масса кабеля, кг/км , от 165
Длительно допустимая растягивающая нагрузка, кН 1,5 - 5,0
Допустимая раздавливающая нагрузка, кН/см 0,4
Допустимое ударное воздействие, не менее, Дж 10,0
Минимальный радиус изгиба 20 диам. каб.
Рабочий диапазон температур, °C От минус 40 °С до плюс 50 °С (1
Температура прокладки и монтажа, не ниже, °C минус 10 °С

Пример условного обозначения (ИКСН-М6П-А36-2.7):

ИК – оптический кабель, производства «Интегра-Кабель»
С – тип защитного бронепокрова (стальная ламинированная гофрированная лента)
Н – оболочка из материала, не распространяющего горение
М – тип сердечника (повив модулей)
6 – количество элементов повива сердечника
П – тип осевого элемента сердечника кабеля (стеклопластиковый пруток)
А – тип оптического волокна (одномодовое, ITU-T G.652C)
36 – количество оптических волокон в кабеле
2.7 – максимально допустимое растягивающее усилие кабеля, в кН
