Оптический кабель ИК/Т-Т…
Оптические кабели марки ИК/Т… предназначены для подвески на опорах линий связи, между зданиями и сооружениями.

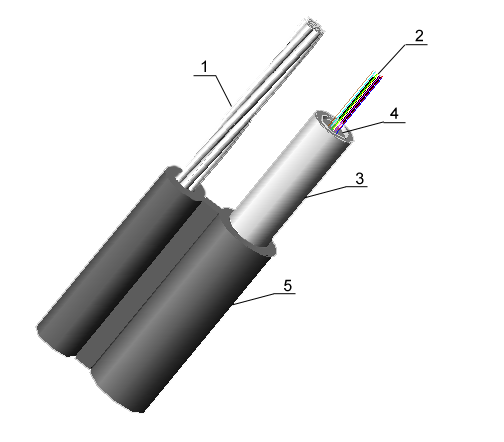

Структура кабеля:
- Внешний несущий элемент кабеля
- стальной трос, проволока - Оптические волокна
- Оптический модуль
- Внутримодульный гидрофобный заполнитель
- Защитная оболочка
Основные технические характеристики ИК/Т-Т
| параметр | ИК/Т-Т… |
| Количество оптических волокон в кабеле | До 48 |
| Количество элементов сердечника | 1 |
| Номинальный наружный диаметр/габариты кабеля, от, мм | 7/16 |
| Масса кабеля, кг/км, от | 120 |
| Длительно допустимая растягивающая нагрузка, кН | 3,0 - 15,0 |
| Допустимая раздавливающая нагрузка, кН/см | 0,3 |
| Допустимое ударное воздействие, не менее, Дж | 5 |
| Минимальный радиус изгиба | 20 D каб |
| Рабочий диапазон температур, °C | От минус 60 °С до плюс 70 °С |
| Температура прокладки и монтажа, не менее, °C | минус 20 °С |
Пример условного обозначения (ИК/Т-Т-А12-4.0):
ИК – оптический кабель, производства «Интегра-Кабель»
Т– внешний силовой элемент (стеклопластиковый пруток)
Т – тип сердечника (центральная трубка)
А – тип оптического волокна (одномодовое, ITU-T G.652C(D))
12 – количество оптических волокон в кабеле
4.0 – максимально допустимое растягивающее усилие кабеля, в кН
