Кабель ОПЦ
Конструкция

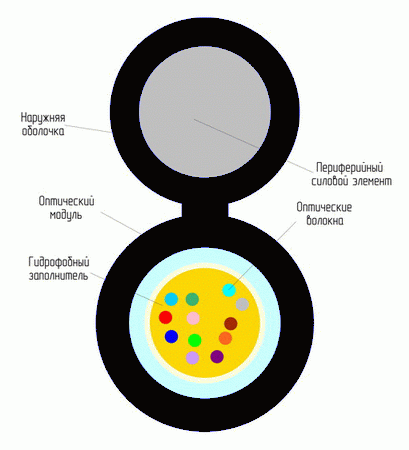

Кабель марки ОПЦ содержит единственный оптический модуль, являющийся центральным (ЦОМ), данный ЦОМ расположен внутри оболочки из полиэтилена, выполненный в цифры восемь в сечении.
Внутренняя полость оптического модуля заполнена гидрофобом. Периферийным силовым элементом может являться как трос из стали так и пруток из стеклопластика.
Назначение
Кабель ОПЦ предназначен для подвески между зданиями и сооружениями, по опорам линий связи, опарам электропередачи, городской контактной сети и столбам городского освещения, а также на опорах контактных электрифицированных железных дорогах.
Характеристики
- Кабели предназначены для эксплуатации в диапазоне температур от - 60 °С до 70 °С.
- Допустимое усилие растяжения от 4,0 до 12,0 кН.
- Допустимое усилие внешнего давления 0,5 кН / см.
- Количество оптических волокон в кабеле – от 2 до 24.
- Стойкость к раздавливанию не менее 0,5 кН/см.
- Стойкость к однократному удару с начальной энергией 5 Дж.
| Количество волокон | Диаметр кабеля по сердечнику, мм | Диаметр кабеля по силовому элементу, мм | Масса, 1км кабеля, кг | Диаметр кабеля по сердечнику, мм | Диаметр кабеля по силовому элементу, мм | Масса, 1км кабеля, кг |
| ОПЦ | ||||||
| Растягивающее усилие от 4.0 кН до 9.0 кН | Растягивающее усилие от 4.0 кН до 12.0 кН | |||||
| от 2 до 12 | 5,0 | 4,8 | 72 | нет | нет | нет |
| от 2 до 24 | нет | нет | нет | 6,8 | 6 | 132 |
Рекомендуемое расстояние между опорами подвеса:
|
Растягивающее усилие, kH. |
4 | 6 | 9 | 12 |
|
Расстояние между опорами, м. |
≤50 |
≤70 |
≤100 |
≤150 |
Внимание! различные производители имеют свою собственную маркировку кабелей, посмотреть аналоги других производителей можно в таблице.
Маркировки ОПЦ: ДС, ДТ, ДПМ, ДПТ, ОКСНМ, ОКЛКК, ОКЛЖ, ОКК, ДПТ, ОКМС, ОКА, ДПВ, ДПИ, ИКВ, ОКН, ОКП-Т, ОКПМ, ОПК, ОСВ, ОКПМ, ОКПЦ, ОКТ, ОКЛ8
