Кабель ОПД
Конструкция

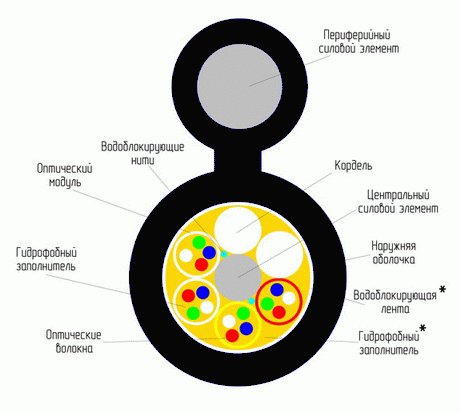

Кабель марки ОПД содержит центральный силовой элемент (ЦСЭ) материал - стеклопластик(Д), модули с оптическими волокнами навиты вокруг ЦСЕ, венчает данную конструкцию оболочка, выполненная и из ультрафиолето - стойкого полиэтилена в сечении напоминающего формой цифру «восемь».
Внутреннее пространство в модулях содержащих оптоволокно заполняется гидрофобным гелем. Дополнительно ЦСЭ обматывается водоблокирующими нитями.
* возможны варианты исполнения кабеля ОПД с заполнением пространства между модулями гидрофобным заполнителем или наложением водоблокирующей ленты.
Основным силовым элементом кабеля ОПД является трос выполненный из стали либо пруток из стеклопластика.
Назначение
Кабель ОПД предназначен для подвески между зданиями и сооружениями, по опорам линий связи, опорам электропередачи, городской контактной сети и столбам городского освещения, а также на опорах контактных электрифицированных железных дорогах.
Характеристики
- Кабели марки ОПД допускаются к применению в температурном диапазоне от -60 °С до +70 °С .
- Допустимое усилие растяжения от 4,0 до 12,0 кН .
- Допустимое усилие внешнего давления 0,50 кН/см .
- Количество оптических волокон в кабеле марки ОПД - от 2 до 288 .
- Стойкость к раздавливанию не менее 0,5 кН/см.
- Стойкость к однократному удару с начальной энергией 5 Дж.
| Количество волокон | Диаметр кабеля по сердечнику, мм | Диаметр кабеля по силовому элементу, мм | Масса, 1км кабеля, кг | Диаметр кабеля по сердечнику, мм | Диаметр кабеля по силовому элементу, мм | Масса, 1км кабеля, кг |
| ОПД | ||||||
| Растягивающее усилие 4.0 кН | Растягивающее усилие 6.0 кН | |||||
| от 2 до 24 | 9,9 | 6,2 | 123 | 9,9 | 6,8 | 140 |
| от 26 до 40 | 11,1 | 141 | 11,1 | 159 | ||
| от 40 до 48 | 11,8 | 152 | 11,8 | 169 | ||
| от 50 до 64 | 13,3 | 171 | 13,3 | 188 | ||
| Растягивающее усилие 9.0 кН | Растягивающее усилие 12.0 кН | |||||
| от 2 до 24 | 9,9 | 7,4 | 160 | 9,9 | 8 | 182 |
| от 26 до 40 | 11,1 | 178 | 11,1 | 200 | ||
| от 40 до 48 | 11,8 | 188 | 11,8 | 210 | ||
| от 50 до 64 | 13,3 | 208 | 13,3 | 230 | ||
Рекомендуемое расстояние между опорами подвеса:
| Растягивающее усилие, kH. | 4 | 6 | 9 | 12 |
| Расстояние между опорами, м. | ≤50 | ≤70 | ≤100 | ≤150 |
Внимание! различные производители имеют свою собственную маркировку кабелей, посмотреть аналоги других производителей можно в таблице.
Маркировки ОПД: ДС, ДТ, ДПМ, ДПТ, ОКСНМ, ОКЛКК, ОКЛЖ, ОКК, ДПТ, ОКМС, ОКА, ДПВ, ДПИ, ИКВ, ОКН, ОКП-Т, ОКПМ, ОПК, ОСВ, ОКПМ, ОКПЦ, ОКТ, ОКЛ8
