Кабель ОСД
Конструкция

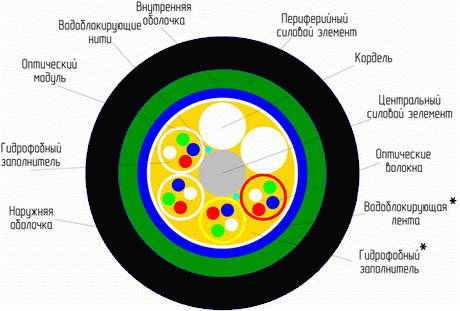

Кабель марки ОСД содержит силовой элемент, расположенный по центру (ЦСЭ) из стеклопластика (Д), вокруг Центрального Силового Элемента накручены модули оптических волокон и кордели. Также данная конструкция снабжена обмоткой из водоблокирующих нитей.
* Пространство между модулями в кабеле ОСД заполняется гидрофобным гелем или в качестве водоблокирующего элемента используются специальные водоблокирующие нити.
Сердечник ОСД снабжен внутренней полиэтиленовой оболочкой (ПЭ).
На внутреннюю оболочку при помощи обматывания накладывается периферийный силовой элемент (ПСЭ) из нитей материал: арамидных или стеклопластик.
Снаружи ПСЭ снабжается внешней оболочкой из ПЭ
Назначение
Кабель ОСД предназначен для подвески между зданиями и сооружениями, по опорам линий связи, опарам электропередачи, городской контактной сети и столбам городского освещения, а также на опорах контактных электрифицированных железных дорогах.
Характеристики
- Кабель ОСД допускается к применению при температурах от -60 °С до +70 °С.
- Допустимое растягивающее усилие от 3,5 до 45,0 кН.
- Допустимое раздавливающее усилие не менее 0,5 кН / см.
- Количество оптических волокон в кабеле марки ОСД - от 2 до 288.
- Стойкость к раздавливанию не менее 0,5 кН/см.
- Стойкость к однократному удару с начальной энергией 5 Дж.
| Количество волокон | Диаметр кабеля, мм | Масса 1 км кабеля | ||||||||||||||
| Периферийный силовой элемент - арамидные нити | ||||||||||||||||
| Растягивающее усилие, кН | ||||||||||||||||
| 3,5 | 6 | 8 | 10 | 12 | 15 | 20 | 25 | 3,5 | 6 | 8 | 10 | 12 | 15 | 20 | 25 | |
| ОСД | ||||||||||||||||
| от 2 до 24 | 12,1 | 12,7 | 13,3 | 102 | 109 | 112 | 115 | 121 | 126 | 136 | 142 | |||||
| от 26 до 48 | 13,2 | 13,8 | 14,4 | 121 | 128 | 131 | 133 | 141 | 146 | 155 | 161 | |||||
| от 50 до 64 | 14,7 | 15,3 | 15,9 | 162 | 168 | 171 | 174 | 180 | 186 | 194 | 201 | |||||
| Периферийный силовой элемент - стеклонити | ||||||||||||||||
| Растягивающее усилие, кН | ||||||||||||||||
| 3,5 | 6 | 8 | 10 | 3,5 | 6 | 8 | 10 | |||||||||
| ОСД | ||||||||||||||||
| от 2 до 24 | 12,1 | 12,7 | 104 | 112 | 118 | 122 | ||||||||||
| от 26 до 48 | 13,2 | 13,8 | 123 | 132 | 136 | 141 | ||||||||||
| от 50 до 64 | 14,7 | 15,3 | 163 | 172 | 177 | 182 | ||||||||||
Рекомендуемое расстояние между опорами крепления кабеля определяется по формуле:
L= F(kH)*10+10 (в метрах)
Внимание! различные производители имеют свою собственную маркировку кабелей, посмотреть аналоги других производителей можно в таблице.
Маркировки ОСД : ДС, ДТ, ДПМ, ДПТ, ОКСНМ, ОКЛКК, ОКЛЖ, ОКК, ДПТ, ОКМС, ОКА, ДПВ, ДПИ, ИКВ, ОКН, ОКП-Т, ОКПМ, ОПК, ОСВ, ОКПМ, ОКПЦ, ОКТ, ОКЛ8
