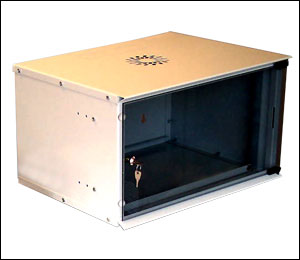

Отличным экономичным решением для размещения 19’’ телекоммуникационного оборудования малых размеров являются настенные шкафы серии EASY RACK. высота шкафов меняется в диапазоне от 6 U (310мм) до 12 U (580мм). Глубина шкафов от 400мм до 600мм. Шкафы металлические, односекционные, разобранные. Поставляются в удобной для транспортировки гофрокартонном ящике FLAT PACK. Двери снабжены замком и могут быть либо металлическими, либо из тонированного ударопрочного стекла. Дверца может быть установлена для открытия в левую и правую сторону. для монтажа 19’’ навесного оборудования используются пара вертикальных металлических профилей. На задней стенке шкафа есть отверстия для крепления к стене. Возможность установки вентиляционного модуля с двумя вентиляторами. Покрытие - порошковая окраска с предварительным фосфатированием. Степень пылевлагозащищенности iP40. Цвет стандарта Ral 7035, возможен индивидуальный заказ по каталогу. Гарантия 5 лет.
схематическое изображение
ОПИСАНИЕ КОНСТРУКЦИИ
- Основание шкафа.
- Левая Боковая панель шкафа.
- Правая боковая панель шкафа.
- Верхняя крышка.
- Задняя панель шкафа.
- Вертикальные стойки шкафа.
- Горизонтальные стойки шкафа.
- Передняя дверь-стекло.
Конструктивные характеристики
- Высота шкафа ( 6U-12U ).
- 400/600 mm глубиной.
- Возможна установка вент. модуля на 2 вентилятора в крышу шкафа.
- Передняя дверь стеклянная.
- Каркас изготовлен из листовой стали толщиной 1,5 мм, дверь 1,25 мм.
- Дно и крышка оборудованы съемными.
- Панелями для ввода кабелей.
- Одна пара вертикальных 19” направляющих.
- Допустимая распределительная нагрузка 30кг.
- Стандартный цвет RAL 7035.
- Радиус открытия двери 180o.
Информация для заказа:
| Артикул |
Размер U |
Ширина мм |
Высота мм |
Глубина мм |
вес |
| ER-6U5440G |
6U |
540 |
310 |
400 |
14 |
| ER-9U5440G |
9U |
540 |
445 |
400 |
17 |
| ER-12U5440G |
12U |
540 |
580 |
400 |
20 |
| ER-6U5460G |
6U |
540 |
310 |
600 |
17 |
| ER-9U5460G |
9U |
540 |
445 |
600 |
21 |
| ER-12U5460G |
12U |
540 |
580 |
600 |
24 |
Кодировка шкафа:
ER-XX-YY-ZZ-Q-RAL
- XX- высота шкафа в U (6-12U.);
- YY- Ширина шкафа в мм. (540);
- ZZ- Глубина шкафа в мм. (400; 600);
- QQ- Тип двери (G-Стеклянная дверь, без металлической рамы; GS-GLASS DOORE-Стеклянная дверь в металлической раме; PD-PERFORETED DOOR-Перфорированная дверь; FD- FLAT DOOR-Сплошная металлическая дверь););
- RAL- Цвет шкафа.
