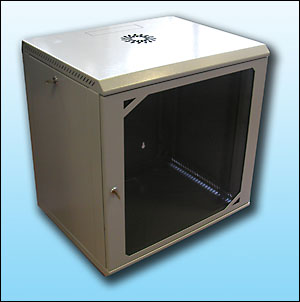

19″ настенные телекоммуникационные шкафы серии Mini Cabinets

Классическим вариантом установки 19’’ телекомму­никационного оборудования малых размеров является настенный одно и двухсекционный шкаф серии MINI CABINETS. Высота шкафов меняется в диапазоне от 7 U (385 мм) до 18 U (880мм). Глубина шкафов от 450 мм до 550 мм. Шкафы металлические, односекционные или двух секционные, разобранные. Поставляются в удобной для транспортировки гофрокартонном ящике FLAT PACK. Двери снабжены замком и могут быть либо металлическими, либо из тонированного ударопрочного стекла в металлической раме. Дверца может быть установлена для открытия в левую и правую сторону. Основными элементами двухсекционного шкафа являются основание, поворотная секция с монтажными направляющими и передняя дверь. Основание фиксируется на стене. Поворотная секция крепится на пет­лях, что обеспечивает свободный доступ к задней части установленного оборудования. Основание и корпус шкафа выполнены из стали. Боковые стенки съемные на замках. Для монтажа 19’’ навес­ного оборудования используются вертикальные металлические про­фили, которые могут смещаться глубине шкафа. Возможность установки вентиляционного модуля с двумя вентиляторами. Покрытие - порошковая окраска с предварительным фосфатированием. Степень пылевлагозащищенности iP40. Цвет стандарта Ral 7035, возможен индивидуальный за­каз по каталогу. Существует возможность напольной установки на роликах и ножках. Гарантия 5 лет.

схематическое изображение

ОПИСАНИЕ КОНСТРУКЦИИ

  1. Основание шкафа.
  2. Вертикальные стойки шкафа.
  3. Правая боковая панель шкафа.
  4. Левая Боковая панель шкафа.
  5. Верхняя крышка.
  6. Задняя панель шкафа.
  7. 19” Пара направляющих.
  8. Горизонтальный профиль для объединения горизонтальных направляющих.
  9. Передняя стеклянная дверь в металлической раме.

Конструктивные характеристики

  1. Высота шкафа (7U-18U) 450 / 550 mm глубиной.
  2. Настенный монтаж, возможна напольная установка, имеются разъемы для установки регулируемых опор и роликов.
  3. Каркас изготовлен из листовой стали толщиной 1,5 мм, дверь 1,25 мм.
  4. Допустимая распределительная нагрузка 100 кг.
  5. Возможна установка вент. модуля на 2 вентилятора в крышу шкафа.
  6. Передняя стеклянная дверь в металлической раме.
  7. Стандартный цвет RAL 7035.
  8. Радиус открытия двери 180o.

Информация для заказа:

MINI CABINETS односекционные

Артикул Размер U Ширина мм Высота мм Глубина мм вес
MC-7U6045GS 7U 600 385 450 18
MC-9U6045GS 9U 600 475 450 20
MC-12U6045GS 12U 600 610 450 23
MC-15U6045GS 15U 600 745 450 26
MC-18U6045GS 18U 600 880 450 30
MC-7U6055GS 7U 600 385 550 20
MC-9U6055GS 9U 600 475 550 23
MC-12U6055GS 12U 600 610 550 27
MC-15U6055GS 15U 600 745 550 31
MC-18U6055GS 18U 600 880 550 35

Кодировка шкафа:

Настенные шкафы серии - MINI CABINETS односекционные
MC-XX-YY-ZZ-QQ-RAL

  • XX- Высота шкафа в U (7-18U.);
  • YY- Ширина шкафа в мм. (600);
  • ZZ- Глубина шкафа в мм. (450; 550);
  • QQ- Тип двери (GS-GLASS DOORE-Стеклянная дверь в металлической раме; PD-PERFORETED DOOR-Перфорированная дверь; FD- FLAT DOOR-Сплошная металлическая дверь);
  • RAL- Цвет шкафа.

Информация для заказа:

MINI CABINETS двухсекционные

Артикул Размер U Ширина мм Высота мм Глубина мм вес
MC-7U6055GS 7U 600 385 450+100 22
MC-9U6055GS 9U 600 475 450+100 26
MC-12U6055GS 12U 600 610 450+100 31
MC-15U6055GS 15U 600 745 450+100 35
MC-18U6055GS 18U 600 880 450+100 40

Кодировка шкафа:

Настенные шкафы серии - MINI CABINETS двухсекционные
MC-XX-YY-ZZ-QQ-RAL

  • XX- Высота шкафа в U (7-18U.);
  • YY- Ширина шкафа в мм. (600);
  • ZZ- Глубина шкафа в мм. (450; 450+100);
  • QQ- Тип двери (GS-GLASS DOORE-Стеклянная дверь в металлической раме; PD-PERFORETED DOOR-Перфорированная дверь; FD- FLAT DOOR-Сплошная металлическая дверь);
  • RAL- Цвет шкафа.
