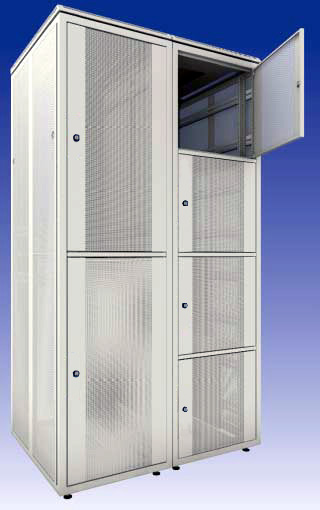

Два шкафа серии DSR
с общей боковой панелью
Шкафы серии DSR предназначены для использования в закрытых помещениях. Основным преимуществом шкафов этой серии является возможность улучшенной вентиляции установленного оборудования.
Шкафы этой серии имеют единый габаритный размер 47 U — высота 2185мм, ширина 600 мм, глубина 900 мм, однако существует 6 различных вариантов разделения рабочего пространства на отсеки.
Основные характеристики
Передняя и задняя двери изготовлены из перфорированного стального листа. Существует 3 варианта высоты отсеков: 47 U, 23 U, 11U.
Боковые панели шкафа тоже перфорированы. В случае бокового соединения шкафов они используются в качестве разделителей пространства.
Двери и боковые панели снабжены одноточечными замками.
Горизонтальные перегородки крепятся непосредственно к раме шкафа и разделяют пространство шкафа на отсеки. Для каждого отсека поставляется набор 19-дюймовых монтажных панелей и кабельных каналов вдоль боковых сторон шкафа. Отверстия для кабельного ввода находятся на верхней или нижней панели шкафа.
Верхняя и нижняя панели имеют отверстия размером 380х210 см для установки вентиляционного оборудования или кабельных вводов. Эти отверстия могут быть закрыты заглушками различных видов. Существует тип верхней панели с двумя узкими отверстиями по бокам. При выборе крыши следует учитывать наличие отверстий в верхней панели шкафа.

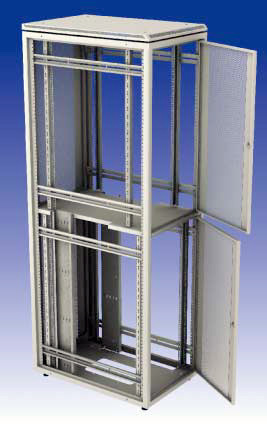

 Шкаф серии DSR с двумя отсеками |

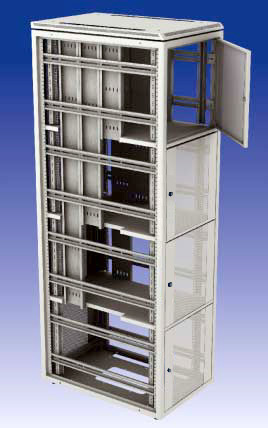

 Шкаф серии DSR с четырьмя отсеками. Кабельные каналы идут сверху. Крыша имеет узкие отверстия для кабельного ввода |

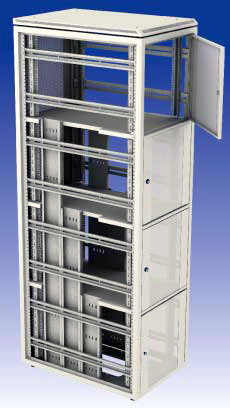

 Шкаф серии DSR с четырьмя отсеками. Кабельные каналы идут снизу |
Дополнительные аксессуары

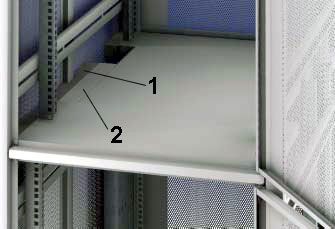

 1 — Уплотнитель разделителя пространства 2 — Заглушка для разделителя пространства |
 3 — Заглушка для кабельного ввода |
