19″ настенный шкаф серии SW с цельнометаллической дверью
Серия SW представлена трехсекционными 19″ настенными шкафами. Данные модели производятся в пяти вариантах высоты рабочего пространства (от 6U — 18U). Базовая конструкция состоит из трех секций (одной из секций считается дверь), соединенных с помощью петель:
19″ монтажная секция (I) глубиной 350 мм имеет 19″ профили, глубина установки которых может регулироваться. В верхней и нижней части имеются желоба с отверстиями для естественной или искусственной вентиляции внутреннего пространства шкафа. С левой стороны в основании расположена шина заземления.
19″ монтажная секция оснащена дверью, которая представлена в двух вариантах: цельнометаллическая стальная дверь, стеклянная дверь в стальной раме. Возможна левосторонняя или правосторонняя навеска двери. В зависимости от высоты корпуса шкафы оснащаются одним или двумя одноточечными замками.
Задняя секция (II) глубиной 150 мм имеет съемную заднюю стенку, а также прямоугольные люки для ввода кабелей в крышке и в основании. Данные люки закрываются съемными фальшпанелями, представленными в двух вариантах — сплошная и с пятью резиновыми кабельными вводами. Верхняя и нижняя части задней стенки оснащены горизонтальными перфорированными желобами для организации кабелей.
Шкафы поставляются в картонной упаковке. В комплект поставки входят четыре монтажные скобы и щаблон для настенного монтажа. Все элементы конструкции имеют заземление.
Дополнительные аксессуары для настенных шкафов серии SW:
— дополнительные 19″ профили,
— монтажная панель,
— горизонтальные рейки для монтажа на заднюю стенку шкафа,
— фильтрующие вставки в верхней и нижней части 19″ монтажной секции для обеспечения дополнительной защиты от пыли и влаги,
— потолочная вентиляционная панель PD 1W,
— стационарная полка I модели 5,
— стационарная полка II моделей 4 или 5.
 |
19″ настенный шкаф серии SW с металлостеклянной дверью из стального каркаса с окном из нетонированного оргстекла, оснащенный двумя дополнительными задними 19-дюймовыми профилями |
 |
 |
| 19″ настенный шкаф серии SW с металлостеклянной дверью с окном из тонированного оргстекла и открытыми монтажной секцией (I) и задней |
В комплект поставки входят четыре монтажные скобы и шаблон для настенного монтажа |

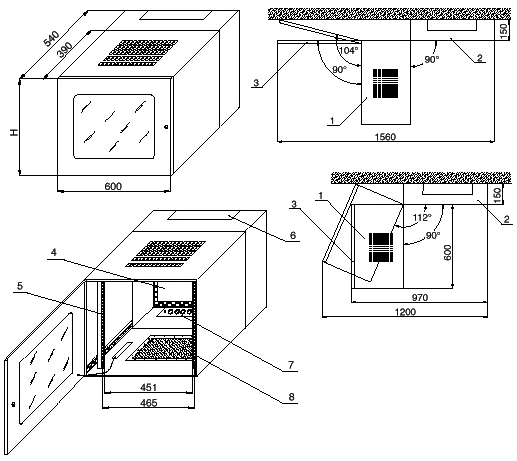

Описание базовой конструкции настенных шкафов серии SW
Конструкция
1. Секция I
2. Секция II
3. Дверь
4. Задняя стенка
5. 19-дюймовый профиль
6. Сплошная фальшпанель
7. Фальшпанель c резиновыми сальниками для кабельных вводов
8. Рама с решеткой
Сводная таблица моделей настенных шкафов серии SW
| Номер модели | Высота рабочего пространства HU [U=44,45мм] | Высота H, мм | Ширина, мм | Глубина, мм | Вес шкафа в упаковке с дверью типа 2, кг |
| 1 | 18U | 871 | 600 | 540 | 47,80 |
| 2 | 15U | 737 | 600 | 540 | 43,00 |
| 3 | 12U | 604 | 600 | 540 | 38,00 |
| 4 | 10U | 515 | 600 | 540 | 37,40 |
| 5 | 6U | 337 | 600 | 540 | 27,60 |
Технические характеристики
Материал:
Секции I и II — листовая сталь 1.5 мм,
Дверь — листовая сталь 1.0 мм, оргстекло 4.0 мм,
Задняя стенка — листовая сталь 1.0 мм.
Материал:
Секции I и II — листовая сталь 1.5 мм,
Дверь — листовая сталь 1.0 мм, оргстекло 4.0 мм,
Задняя стенка — листовая сталь 1.0 мм.
Отделка поверхности:
Поверхности окрашены по порошковой технологии текстурированной серой краской
RAL 7035. Заказ шкафов любого другого цвета по каталогу RAL предварительно
согласовывается с отделом продаж.
Степень защиты:
IP 40 (стандарт PN 92/E-08106 / EN 60529;529).
Информация для заказа настенных шкафов серии SW
SW-00X—X
X — Номер модели:
Отражает внешние размеры шкафов (см.сводную таблицу моделей).
X — Тип двери:
1 — Цельнометаллическая стальная дверь
2 — Стеклянная дверь в стальной раме
Пример:
Модель SW-003-2 означает 19″ настенный шкаф серии SW c высотой рабочего
пространства 12U и с металлостеклянной дверью из стального каркаса с окном из оргстекла.
Примечание:
Дополнительные аксессуары (рейки, дополнительные 19-дюймовые профили,
потолочные вентиляционные панели, проч.) поставляются отдельно.
