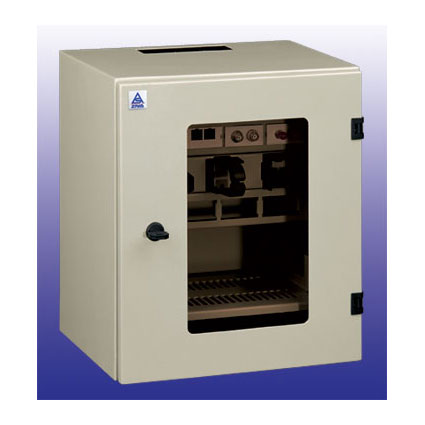

10″ настенные шкафы серии SKI предназначены для малых сетевых приложений. Высота рабочего пространства в данных шкафах — 7U. Стандартное 10″ оборудование устанавливается на двух опорных уголках, приваренных к боковым стенкам шкафа. В центре задней стенки
расположен болт, предназначенный для установки кассеты для сращивания
оптических волокон и являющийся монтажной базой для оптоволоконных сварных
соединений. Кабели заводятся через щеточные пылезащитные кабельные вводы,
расположенные в крышке и в основании шкафа. Шкаф оснащается

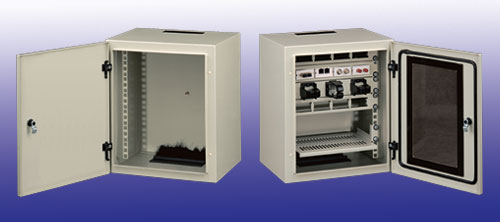

цельнометаллической или металлостеклянной дверью с правосторонней или
левосторонней навеской. Четыре отверстия диаметром 6.5 мм на задней стенке
шкафа предназначены для настенного монтажа.

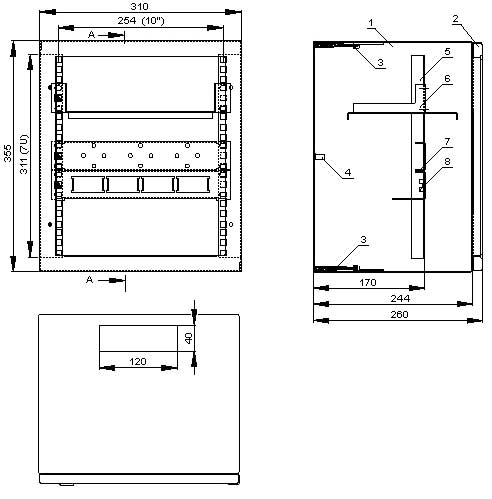

Описание базовой конструкции настенных шкафов серии SKI
Конструкция
1. Корпус
2. Цельнометаллическая или металлостеклянная дверь
3. Щеточный кабельный ввод
4. Болт M5 x 15
5. Опорный уголок высотой 7U
6. Полка 10″ x 1U
7. Кабельный организатор 10″ x 1U
8. Универсальная патч-панель 10″ x 1U
 |
Технические характеристики: |
| Каталожный номер | Высота рабочего простран- ства (U=44,45 мм) |
Габа- ритная высо- та, мм |
Габа- ритная глуби- на, мм |
Габа- ритная шири- на, мм |
|
| Со стеклянной дверью | Со стальной дверью | ||||
| 7U | 355 | 310 | 260 | ||
Дополнительные аксессуары в стандарте 10″
 Модель 0751-891-234 Универсальная патч-панель 10″ x 1 U |
 Модель 0751-891-235 Кабельный организатор 10″ x 1 U |
 Модель 0751-891-233 Полка 10″ x 1 U |
 Модель 0751-891-238 Крепление 10″ x 1 U для двух плинтов типа Krone |
 Модель 0751-891-236 Щеточная панель 10″ x 1 U |
