Серверный шкаф SZB SE предназначен для установки внутри помещений. Шкаф используется для защиты установленного серверного оборудования от внешних воздействий и обеспечивает им необходимую вентиляцию. Производится 14 типоразмеров в комбинации из семи вариантов высоты и двух вариантов ширины. Глубина шкафов составляет 1000 мм.
При проектировании серверного шкафа применены типовые узлы конструкций, используемые при производстве линейки шкафов SZB в сочетании с новыми типами дверей и стенок, позволяющими контролировать вентиляционные процессы:
- четыре варианта передних дверей: из листовой стали (цельные или перфорированные), из перфорированной стали со стеклянным окном или стеклянные;
- с задней стороны шкафа можно установить панель или дверь. Задняя дверь и панель могут иметь перфорированную структуру или быть изготовленными из листовой стали. Имеется также возможность установки задней двери или панели в укороченной версии в сочетании в кабельным вводом высотой 3U или 6U, устанавливаемыми под или над дверью или стенкой;
- с боковых сторон шкафа предусмотрена установка цельнометаллических или перфорированных стенок.
Стенки и двери серверного шкафа имеют одноточечные замки. Исключение составляют двери со стеклянным окном, оснащенные трехточечным замком.
Напольная и потолочная плиты корпуса имеют отверстие размером 380х380 мм и 380х210 мм соответственно, предназначенное для установок вентиляционных панелей или заглушек.
В напольной и потолочной плите корпуса шкафа шириной 800 мм предусмотрены дополнительные боковые отверстия для кабельных вводов. Крыша шкафа может быть изготовлена из сплошной листовой стали или с отверстием для заглушки.
Так как серверное оборудование имеет, как правило, большую массу и размеры, в шкафу предусмотрена дополнительная пара 19-дюймовых профилей.

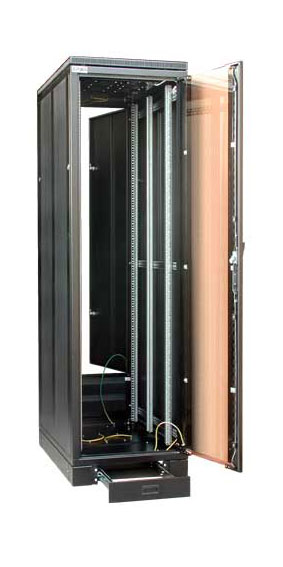

Для избежания наклона шкафа во время выдвигания установленного оборудования, сконструирован специальный цоколь со вспомогательной выдвижной рамой.
SZB SE окрашены порошковой краской в черный цвет (RAL 9005). Окрашивание в другие цвета возможно при согласовании о отделом маркетинга ZPAS SA.
Дополнительные аксессуары к шкафам этой серии также окрашены в черный цвет.
 |
|

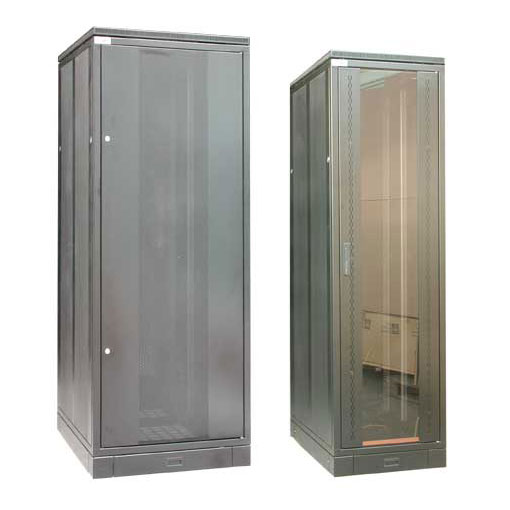

| Шкаф серии SZB SE шириной 800 мм | Шкаф серии SZB SE шириной 600 мм |
Боковые панели выполнены из цельных или перфорированных металлических листов.
Задняя часть шкафа может быть укомплектована задней панелью или задней дверью. Все панели, а также передние и задние части шкафа, поставляются в двух базовых версиях: цельными или перфорированными. Задняя дверь может быть укорочена и дополнена кабельным вводом высотой 3U, устанавливаемым выше или ниже двери.
Передняя дверь может быть металлической (цельной или с перфорациями) или в комбинации с закаленным стеклом (застекленная дверь), окантованным металлическими профилями.
Верхняя и нижняя панели снабжены кабельными вводами и монтажными отверстиями, предназначенными для установки вентиляторов.
Серверные шкафы производства ZPAS подходят для любых видов серверов, существующих сегодня на рынке.
Полный ассортимент аксессуаров, применяемых в стандартных телекоммуникационных шкафах производства ZPAS, может быть также использован в серверных шкафах.
Нижняя панель серверного шкафа – кабельные вводы с полиуретановой пеной, видимой с обеих сторон.
