Описание

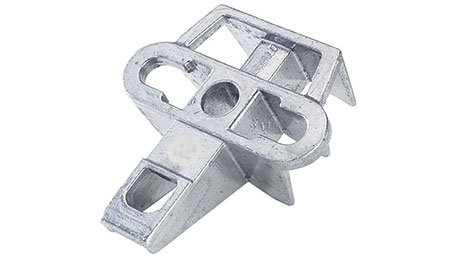

Универсальный кронштейн UPB используется при проведении монтажа оптических кабелей связи. Алюминиевый сплав и литая конструкция кронштейна позволяет надежно фиксировать конструкцию из зажима или поперечин. Кронштейн крепится на разные материалы опоры.
Кронштейн UPB имеет пять направлений для крепления. В зависимости от выбранного направления меняется общее количество максимальной нагрузки. Наибольшие показатели – до девятисот килограмм на смантиметр на третьем направлении. Легкие конструкции следует размещать на четвертое направление, максимальная нагрузка которого составляет двести килограмм на сантиметр.
Крепится кронштейн UPB при помощи двух бандажных лент диаметром до 2 сантиметров и одним болтом до 16 миллиметров.
Прочная конструкция используется также для крепления поперечин, растяжек и роликов. В упаковку входит 50 кронштейнов, вес каждого – 200 грамм.
Назначение
- подвес кабеля (концевые и промежуточные)
- крепление растяжек опор
- крепления раскаточных роликов
- крепление поперечин
Технические характеристики

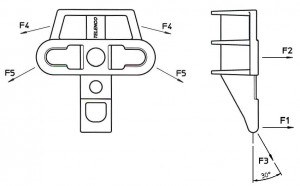

Максимальные рабочие нагрузки (трехкратный запас прочности)
- направление F1 — 500 кгс
- направление F2 — 350 кгс
- растяжки F3 — 900 кгс
- направление F4 — 200 кгс
- направление F5 — 500 кгс
