Область использования
Кабели симметричные для сбора и передачи данных в сети LonWorks в системах автоматизации в соответствии с требованиями стандартов ANSI/EIA/CEA-709.1 и ANSI/EIA/CEA-709.3.
Конструкция

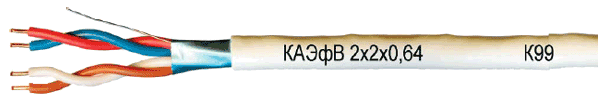

Пары с однопроволочными медными проводниками диаметром (0,64 ± 0,02) мм, с изоляцией из пористого полиэтилена, в общем экране из алюмолавсановой ленты с дренажным проводником. Пары имеют цветовую кодировку. Оболочка из поливинилхлоридного пластиката для эксплуатации в закрытых помещениях.
| Электрические параметры | |
|---|---|
| Электрическое сопротивление цепи (двух жил пары) постоянному току при температуре 20°С, не более, Ом/км | 114,0 |
| Омическая асимметрия проводников в рабочей паре на длине 100 м, не более, % | 3 |
| Электрическая емкость пары, не более, пФ/м | 45 |
| Волновое сопротивление, Ом | 100±15 |
| Электрическое сопротивление изоляции жил при температуре 20°С, не более, МОм/км | 5000 |
| Частотная характеристика | ||
|---|---|---|
| Частота, МГц | Коэф-т затухания, дБ/100 м, не более | Пер. затухание на ближнем конце, не менее, дБ/100м |
| 1 | 2,1 | 62,0 |
| 4 | 3,5 | 53,0 |
| 10 | 5,6 | 47,0 |
| 20 | 7,9 | 43,0 |
| 62,5 | 14,3 | 35,0 |
| 100 | 19,6 | 32,0 |
| Массогабаритные и эксплуатационные параметры | ||||||
|---|---|---|---|---|---|---|
| Марка | Число пар | Наружный диаметр, мм | Мин. радиус изгиба кабеля, мм | Срок службы, не менее, лет | Диапазон рабочих температур, °С | Расчетная масса, кг/км |
| Марка | Число пар | Наружный диаметр, мм | Мин. радиус изгиба кабеля, мм | Срок службы, не менее, лет | Диапазон рабочих температур, °С | Расчетная масса, кг/км |
| КАВ | 1 | 4,5 | 45,0 | 15 | –40… +70 | 16,1 |
| 2 | 7,2 х 4,5 | 72,0 | 15 | –40 … +70 | 30,3 | |
| Возможно изготовление кабелей: | |
| КАЭфПc | с оболочкой из светостабилизированной самозатухающей композиции на основе полиэтилена. Диапазон рабочих температур 60 ÷ +85 °С. |
| КАЭфВнг-LS | с оболочкой из поливинилхлоридного пластиката пониженной горючести с низким дымо и газовыделением. Диапазон рабочих температур 40 ÷ +70 °С. |
| КАЭфП-HF | с оболочкой из безгалогенной полиолефиновой композиции пониженной горючести. Диапазон рабочих температур 60 ÷ +85 °С. |
| КАЭфУ-HF | с оболочкой из безгалогенного термопластичного полиуретана. Диапазон рабочих температур 60 ÷ +85 °С. |
