Область использования
Станционные кабели связи для передачи цифровых потоков со скоростью 2,048 Мбит/с, в том числе систем с использованием xDLS-технологий, интерфейса G.703. Сертифицированы в системе «Связь».
Конструкция

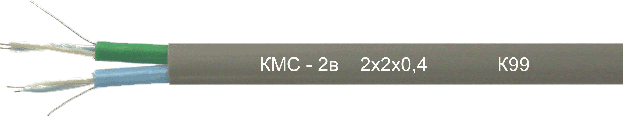

Экранированные пары с однопроволочными медными проводниками диаметром 0,40 мм с изоляцией из пористого полиэтилена, экраном из алюминовласановой ленты с дренажным проводником и, наложенной поверх экрана, поясной изоляцией. Пары и поясная изоляция имеют цветовую кодировку. Оболочка кабеля выполнена из поливинилхлоридного пластиката.
| Электрические параметры | |
|---|---|
| Электрическое сопротивление цепи (двух проводников пары) постоянному току при температуре 20 ° C, не более, Ом/100м |
29,6 |
| Асимметрия электрического сопротивления постоянному току проводников в паре, не более, % | 3 |
| Коэффициент укорочения длины волны, не более | 1,38 |
| Волновое сопротивление при частоте 110 кГц, Ом | 120 ± 10% |
| Переходное затухание на ближнем конце между двумя кабелями, проложенными или намотанными на катушку вплотную друг к другу в диапазоне частот до 110 кГц на длине 100 м, дБ, не менее, дБ | 70 |
| Электрическое сопротивление изоляции проводников, не менее, МОм х км |
5000 |
| Электрическая ёмкость пары, не более, пФ/м | 37 |
| Коэффициент затухания при частоте 250 кГц, не более, дБ/100 м | 3,2 |
| Массогабаритные и эксплуатационные параметры | |||||
|---|---|---|---|---|---|
| Число пар в кабеле, N | Наружный размер кабеля, мм | Мин. радиус изгиба кабеля, мм | Расчетная масса 1 км кабеля, кг | Диапазон рабочих температур, ° С | Срок службы, не менее, лет |
| 2 |
4,4х7,7 |
45 |
30,5 | -40…+60 | 20 |
| 4 | 9,0 | 90 | 48,5 | ||
| 8 | 12,0 | 120 | 82,1 | ||
| 10 | 15,0 | 150 | 120,2 | ||
| 16 | 17,5 | 175 | 177,5 | ||
