Описание
Оптические кабели марки ИКАс-М разработаны для применения в ВОЛП в обычных и технологических сетях связи. Также допускается использование кабеля для соединения сетей общего назначения с сетями спецназначения. Еще одна сфера применения кабелей данного типа – соединение сетей разных зданий при помощи подвески кабелей между домами, на столбах ЛЭП и контактных сетей. Потенциал электрического поля при этом не должен быть выше 25 кВ.
Кабель ИКАс-М укладывается в грунт в блоках или трубах. Возможна прокладка кабеля в грунт методом пневматической укладки, а также использование в кабельной канализации, для проводки сетей в туннелях, на мостах и автоэстакадах. Кабель используется также для проектирования внутренних сетей.
Технические характеристики
| Параметр | ИКАс…М… |
|---|---|
| Конструкция сердечника кабеля | Повив оптических модулей |
| Количество оптических волокон в кабеле | до 288 |
| Количество элементов повива сердечника | 4-24 |
| Номинальный наружный диаметр, не менее, мм | 11,2 |
| Масса кабеля от, кг/км | 105 |
| Длительно допустимая растягивающая нагрузка, кН | не менее 3,0 |
| Допустимая раздавливающая нагрузка, не менее, кН/см | 0,3 |
| Допустимое ударное воздействие, не менее, Дж | 5 |
| Минимальный радиус изгиба | 20 Ø кабеля |
| Рабочий диапазон температур, °С | от -60 до + 70 |
| Температура прокладки и монтажа, не ниже, °С | -30 |

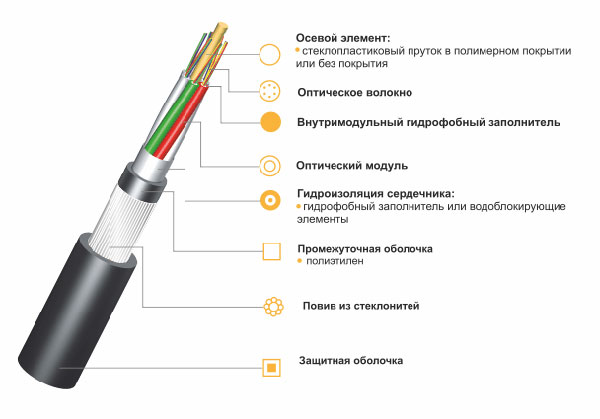

Маркировка
ИКАc-М4П-А48-7.0
ИК – оптический кабель марки «Интегра-Кабель»
А – повив упрочняющих нитей
с – стеклонити
М – тип сердечника (повив модулей)
4 – количество элементов повива сердечника
П – тип осевого элемента сердечника кабеля (стеклопластиковый пруток)
А – тип оптического волокна (одномодовое, ITU-T G.652.С(D))
48 – количество оптических волокон в кабеле
7.0 – максимально допустимое растягивающее усилие кабеля, в кН
