Описание
Кабель ОПД предназначен для подвески между зданиями и сооружениями, по опорам линий связи, опарам электропередачи, городской контактной сети и столбам городского освещения, а также на опорах контактных электрифицированных железных дорогах.
Конструкция

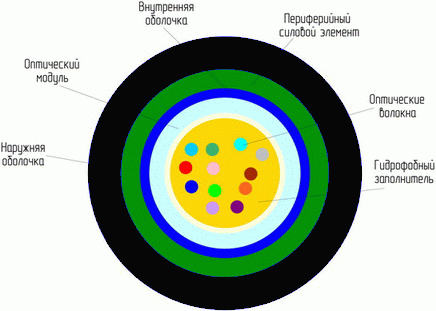

Кабель марки ОСЦ имеет единственный модуль, содержащий оптические волокна, расположенный по центру (ЦОМ), снаружи ЦОМ наложена внутренняя оболочка из полиэтилена, на оболочку методом обмотки наложен периферийный силовой элемент (ПСЭ) из арамидных или стеклонитей, на ПСЭ наложена наружная оболочка из полиэтилена.
Свободное пространство в оптическом модуле заполнено гидрофобным заполнителем.
Характеристики
- Кабели предназначены для эксплуатации в диапазоне температур от минус 60 °С до 70 °С.
- Допустимое растягивающее усилие от 3,5 до 20 кН.
- Допустимое усилие внешнего давления не менее 0,5 кН/см.
- Количество оптических волокон в кабеле – от 2 до 24.
- Стойкость к раздавливанию не менее 0,5 кН/см.
- Стойкость к однократному удару с начальной энергией 5 Дж.
|
Количество волокон |
Диаметр кабеля, мм |
Масса 1 км кабеля |
||||||||||||||||||
|
Периферийный силовой элемент — арамидные нити |
||||||||||||||||||||
|
Растягивающее усилие, кН |
||||||||||||||||||||
|
3,5 |
6 |
8 |
10 |
12 |
15 |
20 |
3,5 |
6 |
8 |
10 |
12 |
15 |
20 |
|||||||
|
ОСЦ |
||||||||||||||||||||
|
от 2 до 12 |
6,3 |
6,9 |
7,5 |
8,1 |
72 |
79 |
83 |
87 |
93 |
95 |
108 |
|||||||||
|
от 14 до 24 |
7,5 |
8,1 |
8,7 |
9,3 |
91 |
99 |
102 |
106 |
112 |
117 |
127 |
|||||||||
| Периферийный силовой элемент — стеклонити | ||||||||||||||||||||
| Растягивающее усилие, кН | ||||||||||||||||||||
| 3,5 | 6 | 8 | 10 | 3,5 | 6 | 8 | 10 | |||||||||||||
| ОСЦ | ||||||||||||||||||||
|
от 2 до 12 |
6,3 | 6,9 | 74 | 83 | 87 | 93 | ||||||||||||||
|
от 14 до 24 |
7,5 | 8,1 | 94 | 403 | 106 | 112 | ||||||||||||||
Рекомендуемое расстояние между опорами крепления кабеля определяется по формуле:
L= F(kH)*10+10 (в метрах)
Внимание! различные производители имеют свою собственную маркировку кабелей, посмотреть аналоги других производителей можно в таблице.
Маркировки ОСЦ: ДС, ДТ, ДПМ, ДПТ, ОКСНМ, ОКЛКК, ОКЛЖ, ОКК, ДПТ, ОКМС, ОКА, ДПВ, ДПИ, ИКВ, ОКН, ОКП-Т, ОКПМ, ОПК, ОСВ, ОКПМ, ОКПЦ, ОКТ, ОКЛ8
