Описание
Оптический кабель ОКСТМ применяется для монтажа в грунт, на внешних воздушных линиях по эстакадам и мостам. Влагозащита в конструкции кабеля, позволяет использовать его в кабельной канализации и коллекторах.
Кабель ОКСТМН — кабель производимый в негорючем исполнении, оболочка которого не распространяет горение. Данный вариант подходит для прокладки в пожароопасных участках.
Конструкция

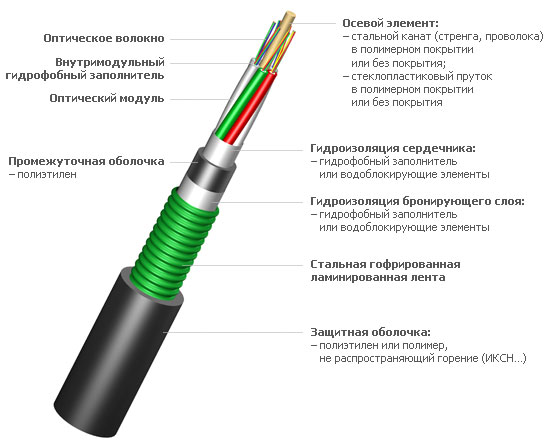

Кабель ОКСТМ имеет центральный силовой элемент (ЦЭ), который выполняется из прочного стеклопластика и покрыт полимерным материалом. Как вариант ЦЭ может быть выполнен из стального каната также в полимерном покрытии. Бронирование стальной гофрированной лентой увеличивает прочность кабеля. Следующий слой состоит из полиэтилена. Такая многослойная оболочка – лучшая защита от коррозии и мышей. Температурные эксплуатационные характеристики находятся в диапазоне от — 40 до +70 °С.
Маркировка
ОКСТМ 10 – 01 — 0,22 – 16 — (2,7)
ОК – Оптический кабель, СТ – Стальная гофрированная оболочка, М –Много-модульный.
10 — Диаметр модового поля;
01 — центральный силовой элемент (стеклопластик);
0,22 — коэффициент затухания;
16 – количество оптических волокон;
2,7 — допустимое растягивающие усилие, кН.
Технические характеристики
| Количество ОВ в кабеле |
Количество ОВ в модуле |
Номинальный расчётный диаметр кабеля, мм |
Расчётная масса кабеля, кг/км |
Растягивающее усилие, кН |
Раздавливающее усилие, Н/1см |
Мин. радиус изгиба кабеля, мм |
| ОКСТМ(Н)-…-01-…-4…144-(2,7) | ||||||
| до 20 | до 4 | 11,3 | до 125 | 2,7 | 400-800 | 228 |
| до 24 | до 4 | 11,6 | до 133 | 2,7 | 400-800 | 232 |
| до 40 | до 8 | 12,1 | до 153 | 2,7 | 400-800 | 240 |
| до 48 | до 12 | 12,5 | до 153 | 2,7 | 400-800 | 250 |
| до 72 | до 12 | 13,3 | до 173 | 2,7 | 400-800 | 270 |
| до144 | до 12 | 18,3 | до 312 | 2,7 | 400-800 | 370 |
| ОКСТМ(Н)-…-02-…-4…144-(2,7) | ||||||
| до 32 | до 4 | 12,8 | до 179 | 2,7 | 400-800 | 260 |
| до 64 | до 8 | 14,3 | до 218 | 2,7 | 400-800 | 290 |
| до 144 | до 12 | 19,3 | до 365 | 2,7 | 400-800 | 390 |
