Описание
Оптический кабель ИКСЛ-Т применяется в обычных сетях или сетях предприятий. Кроме того, возможно использование канала ИКСЛ-Т в сетях государственных органов. Грунты первых трех групп подходят для прокладки кабеля данного типа. Внешняя оболочка оптического кабеля данной марки обладает повышенной устойчивостью к механическим повреждениям. Это позволяет использовать кабель данной марки в грунтах, зараженных грызунами, в канализационных отсеках, трубах и коллекторах. Прочная внешняя оболочка также дает возможность подвешивать кабель на эстакадах и мостах при переправе сети через водоемы. Кабель ИКСЛ-Т может использоваться не только в грунте, но и в асфальтовом покрытии или в бетоне. Достаточно распространено применение данного кабеля и в помещениях.
Характеристики
Параметр | ИКСЛ…-Т… |
---|---|
Конструкция сердечника кабеля | Центральный оптический модуль |
Количество оптических волокон в кабеле | до 48 |
Количество элементов повива сердечника | 1 |
Номинальный наружный диаметр, не менее, мм | 8,9 |
Масса кабеля от, кг/км | 90 |
Длительно допустимая растягивающая нагрузка, кН | Не менее 1,5 |
Допустимая раздавливающая нагрузка, не менее, кН/см | 0,3 |
Допустимое ударное воздействие, не менее, Дж | 10 |
Электрическое сопротивление изоляции, не менее, МОм*км | 2000 |
Минимальный радиус изгиба | 20 Ø кабеля |
Рабочий диапазон температур, °С | от -40 до +501)
от -50 до +502) |
Температура прокладки и монтажа, не ниже, °С | -30 |

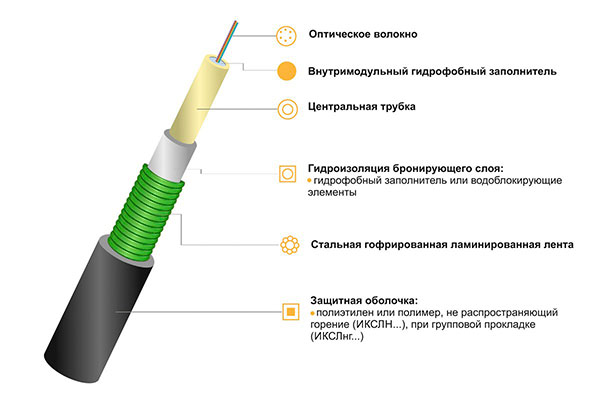

Маркировка
ИКСЛ-Т-А16-2.5
ИК – оптический кабель марки «Интегра-Кабель»
С – тип защитного бронепокрова (стальная гофрированная ламинированная лента)
Л – отсутствует промежуточная оболочка (облегченная конструкция)
Т – тип сердечника (центральная трубка)
А – тип оптического волокна (одномодовое, ITU-T G.652.С(D))
16 – количество оптических волокон в кабеле
2.5 – максимально допустимое растягивающее усилие кабеля, в кН
