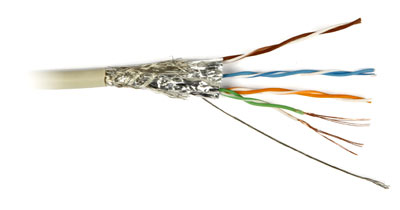

1 — Внешняя оболочка 2 — Экран-сетка 3 — Дренажный провод 4 — Экран-фольга 5 — Витая пара patch |
Технические характеристики
- Проводник: 7 оголенных медных проводов Ø0.16±0.01 мм, 26 AWG
- Изоляция: полиэтилен повышенной плотности, минимальная толщина 0.18 мм
- Диаметр провода 0.93±0.02 мм
- Цвет витых пар: синий-белый/синий, оранжевый-белый/оранжевый, зеленый-белый/зеленый, коричневый-белый/коричневый
- 4 витые пары экранированы лентой из алюминиевой фольги размером 0.025 мм х 20 мм
- Кабель имеет оплетку из 16 луженых медных проволок Ø0.12 мм и дренажный провод из 7 скрученных между собой жил Ø0.2 мм
- Снаружи кабель покрыт ПВХ оболочкой (минимальная толщина оболочки 0.4 мм)
- Внешний диаметр кабеля 5.6±0.2мм
- Рабочая температура: +75°C
- Огнестойкость: СМ
- Стандарты: UL444/UL1581, TIA/EIA 568B.2
Электрические характеристики
Частота, МГц | RL | Затухание, дБ | NEXT, дБ | PSNEXT, дБ | ELFEXT, дБ | PSELFEXT, дБ |
1.0 | 20.0 | 2.22 | 65.3 | 62.3 | 63.8 | 60.8 |
4.0 | 23.0 | 4.0 | 56.3 | 53.3 | 51.7 | 48.7 |
8.0 | 20.9 | 6.9 | 51.8 | 48.8 | 45.7 | 42.7 |
10.0 | 25.0 | 7.7 | 50.3 | 47.3 | 43.8 | 40.8 |
16.0 | 25.0 | 9.9 | 47.3 | 44.3 | 39.7 | 36.7 |
20.0 | 25.0 | 11.1 | 45.8 | 42.8 | 37.7 | 34.7 |
25.0 | 24.3 | 12.5 | 44.3 | 41.3 | 35.8 | 32.8 |
31.25 | 23.6 | 14.1 | 42.9 | 39.9 | 33.9 | 30.9 |
62.5 | 21.5 | 20.4 | 38.4 | 35.4 | 27.8 | 24.8 |
100.0 | 20.1 | 26.4 | 35.3 | 32.3 | 23.8 | 20.8 |
Максимальное сопротивление проводника при температуре 20°С | |
Дисбаланс сопротивления | 5% |
Емкостной дисбаланс пары по отношению к земле | 330 пФ/100м |
Сопротивление на частоте 0.772-100 МГц | 85-115 Ом |
Максимальная рабочая емкость | 5.6 нФ/м |
Проба на искру | 2.5 кВ |
