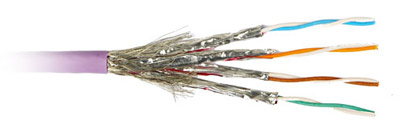

1 — Внешняя оболочка 2 — Экран-сетка 3 — Экран-фольга 4 — Витая пара patch |
Описание
Кабель SSTP (patch), предназначен для передачи данных категории 7, разработанной для линий класса F и для будущих высокоскоростных сетей.
Кабель состоит из 4 индивидуально экранированных витых пар, в общей оплетке (луженая медь), покрытой оболочкой из LSZH материала для использования внутри помещения. Кабель совместим с RJ-45 разъемами.
При правильном заземлении, медная оплетка и индивидуальные экраны из алюминиевой фольги значительно увеличивают параметр электромагнитной совместимости кабеля, при этом значение затухания излучения равняется не менее 90 дБ.
Кабель обладает номинальным значением волнового сопротивления 100 Ом на частоте до 600 МГц, и очень высоким значением потери NEXT. Благодаря высокому значению потери NEXT, достигаемому путем заключения пар в индивидуальные экраны из алюминиевой фольги, этот кабель обладает более высоким показателем граничного значения ACR
Кабель соответствует требованиям стандартов IEC 61156-5, IEC 61156-6 для категорий 5е, 6, 7 и ISO/IEC 11801 для классов D, E, F.
Технические характеристики
- Проводник: многожильный оголенный медный провод, 7×0.16,
26 AWG - Изоляция: полиолефиновая пена, 1.00 мм, максимум
- Количество проводов: 8
- Количество пар: 4
- Цвет витых пар: белый-синий, белый-оранжевый, белый-зеленый, белый-коричневый
- Каждая пара обернута полиэфир-алюминиевой фольгой (фольга снаружи), обеспечивающей 100% покрытие витой пары
- Внешний экран: луженая медная оплетка, обеспечивающая 60% покрытие кабеля
- Материал оболочки: LSZH (огнеупорная, низкодымящая, не содержит галогенов)
- Внешний диаметр кабеля: 6.0±0.2 мм
- Вес кабеля: 40 кг/км
- Температура хранения: -30°C – +70°C
- Рабочая температура: -20°C – +50°C
- Кабель соответствует стандарту пожарной безопасности:
UL 1581 VW-1, IEC 332-1 - Без содержания галогена
Электрические характеристики
| Частота, МГц | Затухание пары, дБ/100м | Потери NEXT , дБ | RL, дБ |
| 1 | 2.8 | 85 | — |
| 4 | 5.4 | 85 | 23 |
| 10 | 8.6 | 85 | 26 |
| 16 | 10.7 | 85 | 26 |
| 31.25 | 14.8 | 85 | 24 |
| 62.5 | 21.5 | 80 | 22 |
| 100 | 28 | 80 | 20 |
| 200 | 40.5 | 80 | 17.5 |
| 300 | 50.5 | 75 | 16 |
| 600 | 74 | 75 | 16 |
| Максимальное сопротивление проводника при температуре 20°С | |
| Дисбаланс сопротивления | 2% максимум |
| Сопротивление на частоте 1-600 МГц | 100±15 Ом |
| Передаточное полное сопротивление на частоте |
10 м0м/м максимум |
| Емкостной дисбаланс на частоте 1 КГц по отношению к земле | 1.5 пФ/м максимум |
| Максимальное напряжение | 30 В RMS |
| Диэлектрическая прочность | 700 В/1мин |
| Сопротивление изоляции при температуре 20°С | 5 ГОм*км минимум |
| Скорость распространения | 79-80% |
| Максимальная задержка распространения на частоте |
5.7 нс/м |
| Максимальная задержка распространения на частоте 10 МГц | 5.4 нс/м |
| Максимальная задержка распространения на частоте 100 МГц | 5.3 нс/м |
| Максимальное отклонение задержки распространения на частоте 1-600 МГц | 30 нс/100м |
