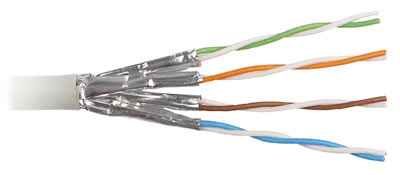

1 — Внешняя оболочка 2 — Экран-фольга 3 — Витая пара patch |
Описание
Кабель STP (patch) разработан для высокоскоростной передачи данных.
Кабель состоит из 4 индивидуально экранированных витых пар, покрытых оболочкой из ПВХ материала.
Кабель предназначен для внутренней прокладки и совместим с модульными разъемами типа RJ-45.
Кабель соответствует требованиям стандарта ISO/IEC-11801 к категориям 5е и 6.
Технические характеристики
- Проводник: многожильный оголенный медный провод, 7×0.16,
26 AWG - Изоляция: полиолефин, 0,98 мм
- Количество проводов: 8
- Количество пар: 4
- Цвет витых пар: белый-синий, белый-оранжевый, белый-зеленый, белый-коричневый
- Каждая пара обернута полиэфир-алюминиевой фольгой (фольга снаружи), обеспечивающей 100% покрытие витой пары
- Материал оболочки: ПВХ
- Внешний диаметр кабеля: 5.9 мм
- Вес кабеля: 30 кг/км
- Температура хранения: -30°C – +70°C
- Рабочая температура: -5°C – +50°C
- Кабель соответствует стандарту пожарной безопасности:
UL VW-1, IEC 60332-1
Электрические характеристики
Частота, МГц | Затухание пары, дБ/100м | Потери NEXT, дБ | RL, дБ |
1 | 2.8 | 85 | 20 |
4 | 5.4 | 85 | 23 |
10 | 8.6 | 85 | 26 |
16 | 10.7 | 85 | 26 |
31.25 | 14.8 | 85 | 24 |
62.5 | 21.5 | 80 | 22 |
100 | 28 | 80 | 20 |
200 | 40.5 | 80 | 17.5 |
300 | 50.5 | 75 | 16 |
Максимальное сопротивление проводника при температуре 20°С | |
Дисбаланс сопротивления | 2% максимум |
Сопротивление на частоте 1-600 МГц | 100±15 Ом |
Сопротивление связи на частоте |
10 м0м/м максимум |
Емкостной дисбаланс на частоте 1 кГц по отношению к земле | 1.5 пФ/м |
Максимальное напряжение | 30 В RMS |
Диэлектрическая прочность | 700 В/1мин |
Сопротивление изоляции при температуре 20°С | 5 ГОм*км минимум |
Скорость распространения | 79-80% |
Максимальная задержка распространения на частоте |
5.7 нс/м |
Максимальная задержка распространения на частоте 10 МГц | 5.4 нс/м |
Максимальная задержка распространения на частоте 100 МГц | 5.3 нс/м |
Максимальное отклонение задержки распространения на частоте 1-600 МГц | 30 нс/100м |
