2 — Витая пара patch |
 |

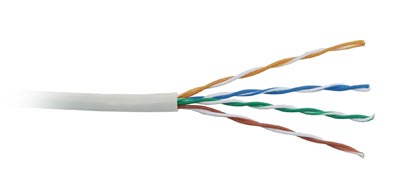

Описание Тип кабеля и количество пар: кабель UTP (unshielded twisted pair — неэкранированная витая пара) для внутренней прокладки, 4 пары (patch), категория 5e. |
Технические характеристики
- Проводник: 7 оголенных медных жил Ø0.2±0.01 мм, 24 AWG.
- Изоляция: полиэтилен повышенной плотности, минимальная толщина 0.18 мм.
- Диаметр провода 0.99±0.02 мм.
- Цвет витых пар: синий-белый/синий, оранжевый-белый/оранжевый, зеленый-белый/зеленый, коричневый-белый/коричневый.
- 4 витые пары покрыты ПВХ оболочкой (минимальная толщина оболочки 0.4 мм).
- Внешний диаметр кабеля 5.5±0.2мм.
- Радиус изгиба кабеля:
- Стандартная упаковка: 18.5 x 37.5 x 36.5 см (Ш x В x Г) — 305 м
- Вес кабеля без упаковки: 9.3 кг
- Вес кабеля с упаковкой: 10 кг
- Вес 1 км кабеля: 30.5 кг
- Рабочая температура: -20°C – +75°C
- Огнестойкость: СМ
- Стандарты: UL444/UL1581, TIA/EIA 568B.2
| Частота, МГц | RL | Затухание, дБ | NEXT, дБ | PSNEXT, дБ | ELFEXT, дБ | PSELFEXT, дБ |
| 0.772 | 2.2 | 67.0 | 64.0 | |||
| 1.0 | 20.0 | 2.4 | 65.3 | 62.3 | 63.8 | 60.8 |
| 4.0 | 23.0 | 4.8 | 56.3 | 53.3 | 51.7 | 48.7 |
| 8.0 | 24.5 | 6.9 | 51.8 | 48.8 | 45.7 | 42.7 |
| 10.0 | 25.0 | 7.7 | 50.3 | 47.3 | 43.8 | 40.8 |
| 16.0 | 25.0 | 9.9 | 47.3 | 44.3 | 39.7 | 36.7 |
| 20.0 | 25.0 | 11.1 | 45.8 | 42.8 | 37.7 | 34.7 |
| 25.0 | 24.3 | 12.5 | 44.3 | 41.3 | 35.8 | 32.8 |
| 31.25 | 23.6 | 14.1 | 42.9 | 39.9 | 33.9 | 30.9 |
| 62.5 | 21.5 | 20.4 | 38.4 | 35.4 | 27.8 | 24.8 |
| 100.0 | 20.1 | 26.4 | 35.3 | 32.3 | 23.8 | 20.8 |
| Максимальное сопротивление проводника при температуре 20°С | |
| Дисбаланс сопротивления | 5% |
| Емкостной дисбаланс пары по отношению к земле | 330 пФ/100м |
| Сопротивление на частоте 0.772-100 МГц | 85-115 Ом |
| Максимальная рабочая емкость | 5.6 нФ/м |
| Проба на искру | 2.5 кВ |
