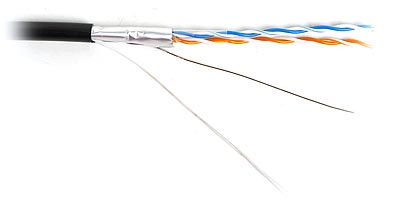

1 — Внешняя оболочка 2 — Рип-корд 3 — Экран — фольга 4 — Дренажный провод 5 — Защитная пленка 6 — Витая пара solid |
Описание
Тип кабеля и количество пар: кабель FTP (foiled twisted pair — витая пара с общим экраном из фольги и медным проводником для отвода наведенных токов) для внешней прокладки, 2 пары (solid), категория 5.
Технические характеристики
- Проводник: оголенный медный провод Ø0.51±0.01 мм, 24 AWG
- Изоляция: полиэтилен повышенной плотности, минимальная толщина 0.18 мм
- Диаметр провода 0.9±0.02 мм
- Цвет витых пар: синий-белый/синий, оранжевый-белый/оранжевый
- 2 витые пары экранированы лентой из алюминиевой фольги размером 0.025 мм х 20 мм
- Кабель имеет дренажный провод Ø0.5 мм
- Кабель покрыт оболочкой из полиэтилена (минимальная толщина оболочки 0.65 мм)
- Внешний диаметр кабеля 5.1±0.2 мм
- Радиус изгиба кабеля: 8xØ во время инсталляции, 6xØ при вертикальном каблировании, 4xØ при горизонтальном каблировании
- Стандартная упаковка (катушка): 33 x 33 x 22 см (Ш x В x Г) — 500 м
- Вес кабеля без упаковки: 12.7 кг
- Вес кабеля с упаковкой: 13 кг
- Вес 1 км кабеля: 25.4 кг
- Рабочая температура: -40°C – +60°C
- Огнестойкость: СМX
- Стандарты: UL444/UL1581, TIA/EIA 568B.2
Электрические характеристики
Частота, МГц | RL | Затухание, дБ | NEXT, дБ | PSNEXT, дБ | ELFEXT, дБ | PSELFEXT, дБ |
0.772 | 1.8 | 67.0 | 64.0 | |||
1.0 | 20.0 | 2.0 | 65.3 | 62.3 | 63.8 | 60.8 |
4.0 | 23.0 | 4.0 | 56.3 | 53.3 | 51.7 | 48.7 |
8.0 | 24.5 | 5.8 | 51.8 | 48.8 | 45.7 | 42.7 |
10.0 | 25.0 | 6.5 | 50.3 | 47.3 | 43.8 | 40.8 |
16.0 | 25.0 | 8.2 | 47.3 | 44.3 | 39.7 | 36.7 |
20.0 | 25.0 | 9.3 | 45.8 | 42.8 | 37.7 | 34.7 |
25.0 | 24.3 | 10.4 | 44.3 | 41.3 | 35.8 | 32.8 |
31.25 | 23.6 | 11.7 | 42.9 | 39.9 | 33.9 | 30.9 |
62.5 | 21.5 | 17.0 | 38.4 | 35.4 | 27.8 | 24.8 |
100.0 | 20.1 | 22.0 | 35.3 | 32.3 | 23.8 | 20.8 |
Максимальное сопротивление проводника при температуре 20°С | |
Дисбаланс сопротивления | 5% |
Емкостной дисбаланс пары по отношению к земле | 330 пФ/100м |
Сопротивление на частоте 0.772-100 МГц | 85-115 Ом |
Максимальная рабочая емкость | 5.6 нФ/м |
Проба на искру | 2.5 кВ |
