Экранированный медный кабель, 10/25/50/100 пар, изоляция — полиэтилен высокой плотности, оболочка — полиэтилен, устойчивый к воздействию ультрафиолетовых лучей.
Кабель предназначен для внешней прокладки.
Соответствует стандарту EIA/TIA 568-A для кабелей 3 категории.
 |

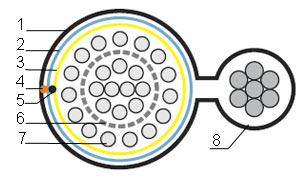

1 — Внешняя оболочка 2 — Экран-фольга 3 — Защитная пленка 4 — Рип-корд 5 — Дренажный провод 6 — Полимерная лента 7 — Витая пара solid 8 — Металлический трос |
Технические характеристики
- Проводник: проволока из мягкой оттоженной электролитической меди. Диаметр проводника (жилы) 0.5 мм
- Относительное удлинение проводника составляет минимум 14%
- Диаметр проводника с оболочкой составляет 0.9 мм
- Максимальный шаг скрутки: 150 мм
- Усилие на разрыв рипкорда: 10 кг
- Оболочка: полиэтилен, устойчивый к воздействию ультрафиолетовых лучей
- Экран из алюминиевой ленты, спирально накрученной с нахлестом 25% или 5 мм.
- Толщина внешней оболочки: 1.0-1.5 мм
- Внешний диаметр кабеля: 14-28 мм
- Вес кабеля: 165-770 кг/км
- Трос: стальной
- Диаметр троса: 3.00 мм
- Температура прокладки: от -10°C до +50°C
- Рабочая температура: от -40°C до +70°C
- Кабель соответствует стандарту пожарной безопасности
IEC 60332-1 - Класс пожарной безопасноти: СМХ
