Описание

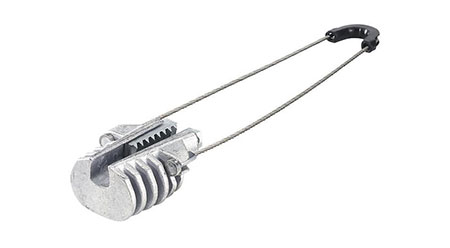

При помощи анкерного натяжного зажима AC7 500 осуществляется крепление оптических кабелей при монтаже ВОЛС. Анкерный натяжной зажим AC7 500 используется для подвеса оптических кабелей в системах абонентских коммуникаций. Зажим используется для крепления кабелей из оптического волокна на пролетах до ста двадцати метров.
Простота использования зажима AC7 500 объясняется конструкцией, которая помогает крепить провода с оголенным силовым тросом без нарушения его целостности. Крепится на вертикальную поверхность при помощи петли и кронштейна.
Конструкция
Корпус зажима – из алюминия, петля изготовлена из нержавеющей стали. Использование качественных материалов позволяет защитить зажим от коррозийных повреждений и повреждений под воздействием внешних неблагоприятных факторов.
| Материал | Вес | ||
| Корпус | Зажим | Петля | |
| Алюминиевый сплав | Цинковый сплав | Нержавеющая сталь | 170 г |
Зажим выдерживает силу натяжения до 2,5 кН, разрушается при воздействии силы более 7,5 кН.
Технические характеристики
| Длина петли | Диаметр троса по изоляции | Рабочее растягивающее усилие* | Разрушающая нагрузка | |
| мин. | макс. | |||
| 500 мм | 4-7 | 0,6 кН | 2,5 кН | 7,5 кН |
* Зажим обладает тройным запасом прочности.
