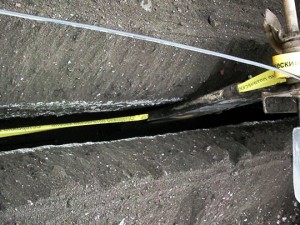

Самым простым способом прокладки кабеля является прокладка в траншее. Кроме того прокладка в земле увеличивает проводниковые свойства проводника кабеля, за счет дополнительного охлаждения, что значительно сокращает расход цветных металлов при производстве кабеля и что сказывается на его цене.
Прокладки кабеля в траншеях не рекомендуется в следующих ситуациях:
- в земле с большим содержанием разрушающих оболочку кабеля веществ;
- если имеют место блуждающие токи больших значений, возможны механические нагрузки на поверхности грунта или существует вероятность вскрытия грунта;
- в местах, где возможен разлив химических жидкостей, способных разрушить защитную оболочку кабелей;
- при наличии большого количества подземных технологических и транспортных коммуникаций и прочих подземных сооружений.
Для прокладки в грунте используют специальные кабели имеющие защитный бронированный слой и оболочку устойчивую к химическому воздействию.
По одной траншее можно вместе с электрическим кабелем прокладывать до четырех контрольных кабелей. Кабельные линии напряжением до 20кВ прокладывают на минимально допустимой глубине равной 70 см. Кабели на 35 кВ должны быть зарыты не меньше 1 метра от поверхности. Кабели на напряжение 110—220 кВ прокладывают на глубине не менее полтора метра.
Когда рассчитывается необходимая длинна кабеля, нужно позаботиться о запасе для компенсации температурной деформаций грунта и смещении грунта, для чего кабель по траншее прокладывают змейкой, с волнообразными изгибами, что в итоге увеличивает длину кабеля приблизительно она 2-3 % от протяжности кабельной трассы.
Рытье траншей, котлованов для монтажа муфт, устройство вводов и пересечений производит строительная организация. Для вскрытия дорожного или бетонного покрытия нужна спецтехника. После того как закончены работы по строительству подземных коммуникаций и завершена планировка на территории кабельной трассы, можно приступать к рытью траншее и прокладке в ней кабельных линий.
Принимает работу заказчик от монтажной организации, как только будет произведен осмотра, который даст подтверждение того, что прокладка кабеля осуществлена с соблюдеимем геодезической разбивки и с учетом вертикальных отметок на дне траншеи, а углы поворотов траншеи не превышают заявленные допустимые максимальные углы изгиба кабеля. Приемщик очень тщательно следит за планировочными отметками на всей длине кабельной трассы.
