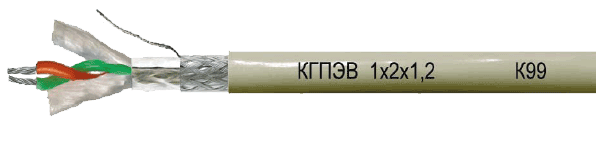

Кабель КГПЭВ 1х2х1,2

Область использования

Кабели симметричные, применяются в промышленной автоматизации для подключения программируемых логических контроллеров (PLC) к распределенным устройствам управления (DCS). Имеют сертификат соответствия в системе ГОСТ Р № РОСС RU.МЕ20.Н00912 и сертификат пожарной безопасности для марки КГПЭВ № ССПБ.RU.ОП 014.Н.00438.

Конструкция

Пары с многопроволочными медными лужеными проводниками диаметром 1,2 (7х0,4) мм, с изоляцией из сплошного полиэтилена, в общем экране из алюмолавсановой ленты и оплетки из медных луженых проволок плотностью 65% с дренажным проводником. В оболочке из поливинилхлоридного пластиката для эксплуатации в закрытых помещениях – КГПЭВ, или светостабилизированного полиэтилена для эксплуатации в незащищённых местах – КГПЭП, или термопластичного полиуретана для эксплуатации в химически агрессивных средах и при воздействии вибраций и тряски – КГПЭУ.

























Электрические параметры
Электрическое сопротивление проводника постоянному току, не более, Ом/км 23,5
Электрическое сопротивление экрана постоянному току, не более, Ом/км 10,7
Электрическое сопротивление изоляции проводников, пересчитанное на 1 км длины, не менее, МОм×км 5000
Электрическая емкость пары, не более, пФ/м 64,8
Омическая асимметрия проводников в паре, не более, % 3
Волновое сопротивление, Ом 100
Коэффициент укорочения длины волны, не более 1,51
Коэффициент затухания при частоте 1 МГц, не более, дБ/100 1,1


Массогабаритные и эксплуатационные параметры
Марка Наружный
размер кабеля, мм
Мин.
радиус изгиба кабеля, мм
Срок
службы, не менее, лет
Диапазон
рабочих температур, °С
Расчетная
масса, кг/км
КГПЭВ 1х2х1,2 10,3 103,0 15 –40 … +70 111,5
КГПЭП 1х2х1,2 10,3 103,0 15 –60 … +85 96,4
КГПЭУ 1х2х1,2 10,3 103,0 15 –60 … +105 111,0

* Значения приведены для температуры 20°С
