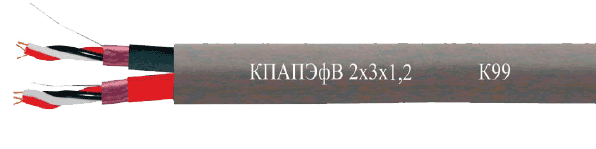

Кабель КПАПЭфВ

Область использования

Кабели контрольные предназначены для подключения к пьезоэлектрическим датчикам в системе промышленной автоматизации.

Конструкция

Многопроволочные медные луженые жилы с номинальным диаметром 1,2 мм, изолированные полиэтиленом, скручены в тройку. Каждая тройка в индивидуальном экране из ламинированной алюминиевой фольги с дренажным проводником и наложенной поверх экрана цветной поясной изоляцией из полиэтилена. Оболочка из поливинилхлоридного пластиката.




















Электрические параметры*
Электрическое сопротивление цепи (двух проводников пары, сопротивление шлейфа), не более, Ом / км 21,8
Электрическое сопротивление изоляции проводников, не менее, МОм × км 5
Электрическая емкость между проводниками и между жилами и экраном на частоте 1кГц , нФ, не более, нФ / км 157
Волновое сопротивление при частоте 1 кГц, Ом 69±15%
Номинальная индуктивность, пересчитанная на 1 км длины кабеля, мГн 0,6
Рабочее напряжение, не более, В 300


Массогабаритные и эксплуатационные параметры
Марка Наружный
размер кабеля, мм
Мин.
радиус изгиба кабеля, мм
Срок
службы, не менее, лет
Диапазон
рабочих температур, °С
Расчетная
масса, кг/км
КПАПЭфВ 1х3х1,2 6,20 62,0 20 –40 ÷ +70 48,2
КПАПЭфВ 1х3х1,2 13,0 130,0 117,4
КПАПЭфВ 3х3х1,2 13,9 139,0 159,7
КПАПЭфВ 4х3х1,2 15,20 152,0 203,3
КПАПЭфВ 6х3х1,2 18,70 187,0 300,3
КПАПЭфВ 8х3х1,2 19,80 198,0 383,0
КПАПЭфВ 10х3х1,2 24,30 243,0 487,4
КПАПЭфВ 12х3х1,2 25,20 252,0 569,6

* Значения приведены для температуры 20°С
