Кабели симметричные для интерфейса  RS-485 с низким дымо-и газовыделением

КИПЭВнг-LS N×2×0,60

ТУ 16.К99–025–2005

Патент № 2256969

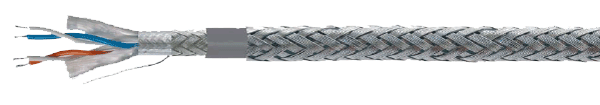

Кабель КИПЭВКГнг-LS

Область использования

Кабели симметричные для систем распределённого сбора
данных, использующих промышленный интерфейс RS-485
по стандартам ИСО/МЭК 8482, TIA/EIA-485-A. Кабели
сертифицированы в системе пожарной безопасности на не
распространение горения при испытании в пучках по
категории С по ГОСТ Р МЭК 332-3-96 или ГОСТ 12176-89
(раздел 3). Эксплуатируются внутри и вне помещений.
Допускается прокладка кабелей во взрывоопасных зонах
класса 2, в стальных водогазопроводных трубах во
взрывоопасных зонах любого класса по ГОСТ Р 51330-99.
Защищены от грызунов.

Конструкция

Пары с многопроволочными медными лужёными
проводниками диаметром 0,60 мм ( 7×0,20 мм ) с изоляцией
из сплошного полиэтилена, в общем экране из
алюмолавсановой ленты с дренажным проводником из семи
медных луженых проволок и оплёткой из медных лужёных
проволок плотностью 88-92%. Пары имеют цветовую
кодировку изоляции. Оболочка из поливинилхлоридного
пластиката пониженной пожароопасности, с низким дымо- и
газовыделением. Поверх оболочки наложена броня в виде
оплетки из круглых оцинкованных проволок диаметром
0,3 мм.

Электрические параметры
Электрическое сопротивление проводника постоянному току при температуре 20 °C, не более, Ом/100м 10,0
Электрическое сопротивление цепи экрана постоянному току при температуре 20 °C для кабелей с числом пар N=1; 2; 3; 4, не более, Ом/100м 1,16; 0,81; 0,76; 0,73
Асимметрия электрического сопротивления постоянному току проводников в паре, не более, % 3
Волновое сопротивление при частоте 1 МГц, Ом 120 ± 10%
Коэффициент укорочения длины волны, не более 1,51
Электрическая ёмкость пары, не более, пФ/м 42
Электрическая ёмкость между одним проводником и другими проводниками, соединёнными с экраном, не более, пФ/м 71
Коэффициент затухания при частоте 1 МГц, не более, дБ/100м 2,1

Массогабаритные и эксплуатационные параметры
 Число пар в кабеле, N Наружный размер кабеля, не более, мм Мин. радиус изгиба кабеля, мм Расчетная масса 1км кабеля, кг Диапазон рабочих температур, °С Срок службы, не менее, лет
1 7,7 115,0 119,7 – 40 ÷ 70 25
2 10,7 160,5 177,5
3 11,2 168,0 196,6
4 11,7 175,5 209,7
