Область использования
Кабели симметричные для систем распределённого
сбора данных, использующих промышленный
интерфейс RS-485 по стандартам ИСО/МЭК 8482,
TIA/EIA-485-A. Кабели сертифицированы в системе
пожарной безопасности на не распространение горения
при испытании в пучках по категории С по ГОСТ Р
МЭК 332-3-96 или ГОСТ 12176-89 (раздел 3).
Эксплуатируются внутри и вне помещений, при
условии защиты от прямого воздействия солнечного
излучения и атмосферных осадков. Допускается
прокладка кабелей во взрывоопасных зонах класса 2, в
стальных водогазопроводных трубах во взрывоопасных
зонах любого класса по ГОСТ Р 51330-99. Защищены от
грызунов.

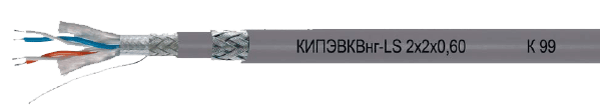

Конструкция
Пары с многопроволочными медными лужёными
проводниками диаметром 0,60 мм (7×0,20 мм) с изоляцией из
сплошного полиэтилена, в общем экране из алюмолавсановой
ленты с дренажным проводником из семи медных луженых
проволок и оплёткой из медных лужёных проволок
плотностью 88-92%. Пары имеют цветовую кодировку
изоляции. Оболочка из поливинилхлоридного пластиката
пониженной пожароопасности, с низким дымо- и
газовыделением. Поверх оболочки наложена броня в виде
оплетки из круглых оцинкованных проволок диаметром 0,3
мм. Вся конструкция заключена в защитный шланг из
поливинилхлоридного пластиката пониженной
пожароопасности, с низким дымо- и газовыделением.
| Электрические параметры | |
|---|---|
| Электрическое сопротивление проводника постоянному току при температуре 20 °C, не более, Ом/100м | 10,0 |
| Электрическое сопротивление цепи экрана постоянному току при температуре 20 °C для кабелей с числом пар N=1; 2; 3; 4, не более, Ом/100м | 1,16; 0,81; 0,76; 0,73 |
| Асимметрия электрического сопротивления постоянному току проводников в паре, не более, % | 3 |
| Волновое сопротивление при частоте 1 МГц, Ом | 120 ± 10% |
| Коэффициент укорочения длины волны, не более | 1,51 |
| Электрическая ёмкость пары, не более, пФ/м | 42 |
| Электрическая ёмкость между одним проводником и другими проводниками, соединёнными с экраном, не более, пФ/м | 71 |
| Коэффициент затухания при частоте 1 МГц, не более, дБ/100м | 2,1 |
| Массогабаритные и эксплуатационные параметры | ||||||
|---|---|---|---|---|---|---|
| Число пар в кабеле, N | Наружный размер кабеля, не более, мм | Мин. радиус изгиба кабеля, мм | Расчетная масса 1км кабеля, кг | Диапазон рабочих температур, °С | Срок службы, не менее, лет | |
| 1 | 12,8 | 256,0 | 241,2 | – 40 ÷ 70 | 25 | |
| 2 | 15,3 | 306,0 | 329,1 | |||
| 3 | 15,8 | 316,0 | 359,3 | |||
| 4 | 16,3 | 326,0 | 378,3 | |||
