Описание
Применяется в сетях кабельного телевидения в качестве магистрального кабеля. Используется внутри и вне помещений.

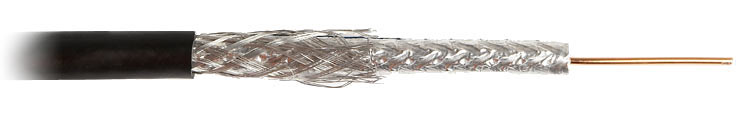

Конструкция
- Внешняя оболочка: ПВХ
- Экран-оплетка: алюминиевая проволока (Al), покрытие 60%
- Экран-фольга: алюминизированная полиэстерная пленка (Al/Pet), покрытие 100%
- Диэлектрик: вспененный полиэтилен низкой плотности
- Проводник: одножильная омедненная стальная проволока
Технические характеристики
- Диаметр проводника: 1,63 мм (14 AWG)
- Диаметр диэлектрика: 7,24 ± 0,1 мм
- Толщина внешней оболочки: 1,1 мм
- Внешний диаметр кабеля: 10,16 мм
- Цвет внешней оболочки: черный
- Экран: 0,18 мм, полиэстерная пленка — 100% покрытие, оплетка — 60%
- Максимальное усилие протяжки: 1156,5 Н
- Минимальный радиус изгиба: монтаж — 114,3 мм
- Температура эксплуатации: от -20°С до +80°С
- Вес 1 км кабеля (ном.): 87,8 кг
| Волновое сопротивление | 75 Ом |
| Электрическая емкость | 52 пФ/м |
| Скорость передачи сигнала | 83% |
| Диапазон частот | до 3 ГГц |
| Максимальное допустимое напряжение | 5000 В |
| Частота, МГц | 5 | 55 | 270 | 300 | 360 | 400 | 700 | 750 | 900 | 1000 | 2250 | 3000 |
| Номин затухание, дБ/100 м | 1,12 | 2,99 | 6,2 | 6,53 | 7,05 | 7,55 | 10,17 | 10,53 | 11,65 | 12,37 | 22,33 | 26,25 |
