Коаксиальный кабель RG-8

Описание

Применяется в беспроводных локальных сетях и в высокочастотной аппаратуре. Используется внутри и вне помещений.

Пожарная безопасность класса СМ, стандарт безопасности UL-1581.

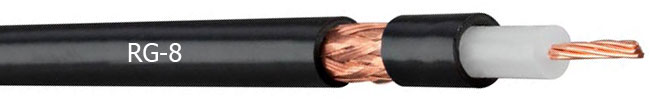

Конструкция

sx_coax8

  1. Внешняя оболочка: ПВХ
  2. Экран: проволочная оплетка из отожженной электролитической меди
  3. Диэлектрик: вспененный полиэтилен
  4. Проводник: многожильная проволока из отожженной электролитической меди

Технические характеристики

  • Диаметр проводника: 2,16 мм (13 AWG)
  • Количество и диаметр жил: 7х0,72 мм
  • Номинальное сечение жилы: 2,744 мм2
  • Диаметр диэлектрика: 7,24 мм
  • Толщина внешней оболочки: 1,15 мм
  • Внешний диаметр кабеля: 10,2 мм
  • Экран: оплетка – покрытие 97%
  • Минимальный радиус изгиба (монтаж): 204,0 мм
  • Минимальный радиус изгиба (эксплуатация): 102,0 мм
  • Максимальное усилие протяжки: 1627 Н
  • Температура эксплуатации: –40°C – +75°C
  • Вес 1 км: 162,0 кг (ном.)
Электрические характеристики
Диапазон частот до 1 ГГц
Волновое сопротивление 50 ± 2 Ом
Приведенная скорость передачи сигнала 82% (ном.)
Сопротивление внутреннего проводника постоянному току < 5,8 Ом/км
Сопротивление внешнего проводника постоянному току < 4,2 Ом/км
Диэлектрическая прочность внешней оболочки 2500 В
Прочность диэлектрика 1500 В
Возвратные потери (RL) на частоте 5-1000 МГц 23 дБ
Возвратные потери (RL) на частоте 1000-2000 МГц 18 дБ
Сопротивление изоляции > 100000 МОм/км
Передаточное полное сопротивление на частоте 5-30 МГц: ≤ 15 мОм/м
Коэффициент экранирования на частоте 100-1000 МГц > 85 дБ



Частотные характеристики
Частота, МГц 10 50 100 200 400 700 900 1000
Номин затухание, дБ/100 м 1,80 5,25 7,22 10,50 15,42 22,64 26,25 29,2
