Кабель ДС

Цена

Для уточнения цены свяжитесь с менеджером:
+7 (495) 795-61-36


Оставить заявку
кабель ДС

Описание

Оптический кабель ДС и его вариация ДС (т) – это оптический кабель для монтажа контактной сети железнодорожных линий и на столбах освещения в городах. Кабель монтируется путем подвешивания по опорам ЛЭП. Кабель ДС расшифровка — диэлектрический самонесущий.

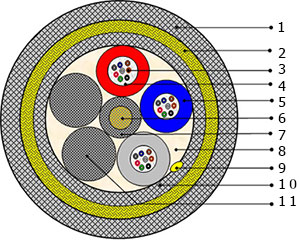

Конструкция

Силовой элемент в центре кабеля выполняется из прочного материала — стеклопластика. Вокруг стеклопластика расположены оптические модули, защищенные толстым слоем арамидных нитей. Оболочка – невоспламеняемый материал. Все свободное и межмодульное пространство заполняется водоотталкивающим веществом (гелем).

  1. Внешняя защитная оболочка
  2. Диэлектрический силовой элемент арамидные нити
  3. Оптическое волокно
  4. Внутримодульный заполнитель
  5. Оптический модуль
  6. Центральный силовой элемент
  7. Оболочка центрального элемента
  8. Межмодульный заполнитель
  9. Рипкорд
  10. Внутренняя оболочка
  11. Кордель заполнения

Маркировка подразделяется на два конструктивно разных типа:
ДС – этот кабель не имеет внутреннюю защитную оболочку от повреждений механического характера.
ДС(т) – кабель имеет трекингостойкую оболочку для защиты от повреждений и сырости.

Кабель ДС может иметь разное количество волокон, есть вариации с 2 и 288 волокнами, а также все промежуточные варианты.

Температурный диапазон очень широк: регионы с вечной мерзлотой от -60 градусов до термических производств с температурой до +70 градусов Цельсия.

Реализуем оптический кабель по цене завода производителя.

Характеристики

  • Количество оптических волокон в кабеле: 2-432
  • Допустимая растягивающая нагрузка (статическая), кН:  3,0-50 и выше
  • Допустимая растягивающая нагрузка (динамическая), кНдо: 100 и выше (по требованию)
  • Допустимая раздавливающая нагрузка, кН/см: 0,2-0,4
  • Диаметр кабеля, мм: 11,2-30,0
  • Масса 1 км кабеля, кг: 55-750
  • Температура эксплуатации, °С: -60…+70
  • Температура хранения, °С: -60…+70
  • Температура монтажа, °С: -30…+60
