Кабель ИКАТ-М

Описание

Оптические кабели марки ИКАТ-М имеют широкое поле применения. На основе кабелей данного вида строятся ВОЛС технологического, общего и специального назначения.

Кабель ИКАТ М подвешивается на специальных креплениях между зданиями, крепится также на опорах линий связи. На основе кабеля данной марки создаются сети, которые укладываются в грунт в специальных трубах обычным методом или более автоматизированным методом пневмопрокладки. Укладка возможна в защитных лотках, в туннелях, коллекторах и в кабельной канализации.

Характеристики

Параметр ИКАТ…М…

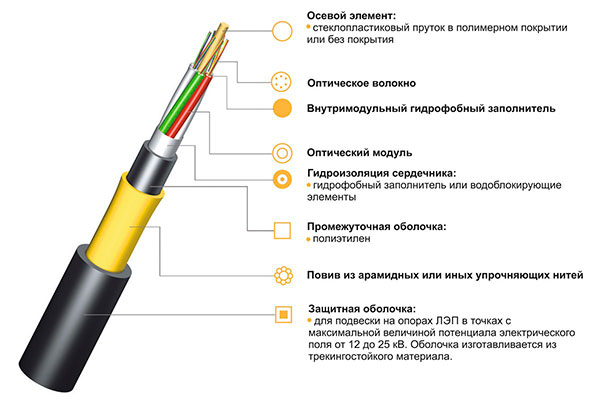

Конструкция сердечника кабеля повив оптических модулей
Количество оптических волокон в кабеле до 288
Количество элементов повива сердечника 4-24
Номинальный наружный диаметр кабеля от, мм 11,1
Масса кабеля от, кг/км 97
Длительно допустимая растягивающая нагрузка, кН не менее 3,0
Допустимая раздавливающая нагрузка, не менее, кН/см 0,3
Допустимое ударное воздействие, не менее, Дж 5
Минимальный радиус изгиба 20 Ø кабеля
Рабочий диапазон температур, °С от -60 до + 70
Температура прокладки и монтажа, не ниже, °С -30

Маркировка

ИКАТ-М6П-А36-27.0

ИК – оптический кабель марки «Интегра-Кабель»
А – повив из арамидных упрочняющих нитей
Т – защитная оболочка из трекингостойкого материала
М – тип сердечника (повив модулей)
6 – количество элементов повива сердечника
П – тип осевого элемента сердечника кабеля (стеклопластиковый пруток)
А – тип оптического волокна (одномодовое, ITU-T G.652.С(D))
36 – количество оптических волокон в кабеле
27.0 – максимально допустимое растягивающее усилие кабеля, в кН
