Кабель ОСД

Цена

Для уточнения цены свяжитесь с менеджером:
+7 (495) 795-61-36


Оставить заявку
кабель осд

Конструкция

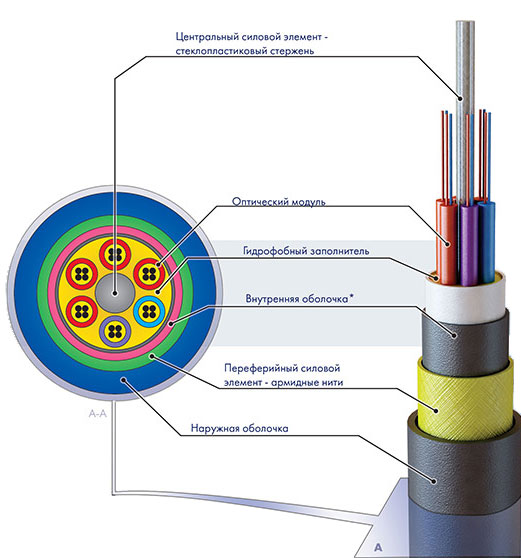

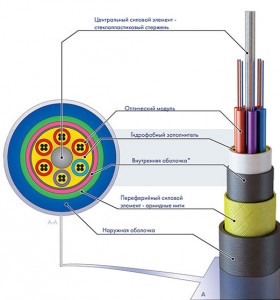

Кабель марки ОСД содержит силовой элемент, расположенный по центру (ЦСЭ) из стеклопластика (Д), вокруг Центрального Силового Элемента накручены модули оптических волокон и кордели. Также данная конструкция снабжена обмоткой из водоблокирующих нитей.

* Пространство между модулями в кабеле ОСД заполняется гидрофобным гелем или в качестве водоблокирующего элемента используются специальные водоблокирующие нити.

Сердечник ОСД снабжен внутренней полиэтиленовой оболочкой (ПЭ).

На внутреннюю оболочку при помощи обматывания накладывается периферийный силовой элемент (ПСЭ) из нитей материал: арамидных или стеклопластик.

Снаружи ПСЭ снабжается внешней оболочкой из ПЭ

Назначение

Кабель ОСД предназначен для подвески между зданиями и сооружениями, по опорам линий связи, опарам электропередачи, городской контактной сети и столбам городского освещения, а также на опорах контактных электрифицированных железных дорогах.

Характеристики

  • Кабель ОСД допускается к применению при температурах от -60 °С до +70 °С.
  • Допустимое растягивающее усилие от 3,5 до 45,0 кН.
  • Допустимое раздавливающее усилие не менее 0,5 кН / см.
  • Количество оптических волокон в кабеле марки ОСД — от 2 до 288.
  • Стойкость к раздавливанию не менее 0,5 кН/см.
  • Стойкость к однократному удару с начальной энергией 5 Дж.
Количество волокон Диаметр кабеля, мм Масса 1 км кабеля
  Периферийный силовой элемент — арамидные нити
Растягивающее усилие, кН
3,5 6 8 10 12 15 20 25 3,5 6 8 10 12 15 20 25
ОСД
от 2 до 24 12,1 12,7 13,3 102 109 112 115 121 126 136 142
от 26 до 48 13,2 13,8 14,4 121 128 131 133 141 146 155 161
от 50 до 64 14,7 15,3 15,9 162 168 171 174 180 186 194 201
  Периферийный силовой элемент — стеклонити
Растягивающее усилие, кН
3,5 6 8 10 3,5 6 8 10
ОСД
от 2 до 24 12,1 12,7 104 112 118 122
от 26 до 48 13,2 13,8 123 132 136 141
от 50 до 64 14,7 15,3 163 172 177 182

Рекомендуемое расстояние между опорами крепления кабеля определяется по формуле:

L= F(kH)*10+10 (в метрах)

Внимание! различные производители имеют свою собственную маркировку кабелей, посмотреть аналоги других производителей можно в таблице.

Маркировки ОСД : ДС, ДТ, ДПМ, ДПТ, ОКСНМ, ОКЛКК, ОКЛЖ, ОКК, ДПТ, ОКМС, ОКА, ДПВ, ДПИ, ИКВ, ОКН, ОКП-Т, ОКПМ, ОПК, ОСВ, ОКПМ, ОКПЦ, ОКТ, ОКЛ8
