Описание
Кабель ДПК – это марка оптических кабелей, разработанная для российской единой сети электрической связи специально для размещения на опорах линий связи. С помощью этого кабеля выполняется соединение в одну сеть локальных сетей микрорайонов и отдельных домов. Также кабель идеально подходит для прокладки в туннелях. Используется для временных вставок при разрывах.

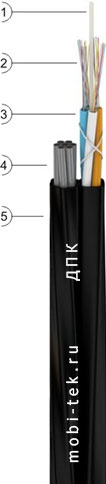

Конструкция
- Оптические волокна различной окраски.
- Пластиковая трубка из полибутилентерефталатной композиции, заполненная гидрофобным компаундом, .
- Присоединенный силовой элемент – канат, выполненный из повива стальных высокопрочных проволок, с пределом по стойкости к временному сопротивлению разрыва 1670 МПа.
- Наружная полиэтиленовая оболочка.
Характеристики
- Количество оптических волокон в кабеле — до 96-ти.
- Стойкость к статическим растягивающим усилиям — 7,5 кН; 9,5 кН; 12,0 кН.
- Стойкость к раздавливающим усилиям – от 0,2 кН/см до 0,4 кН/см.
- Стойкость к ударным воздействиям — 20 Дж.
- Допустимый радиус изгиба – от 270 мм до 300 мм.
- Габаритный размер кабеля – от 4,2х6,3х11,3 мм до 6,0х8,6х15,0 мм.
- Масса кабеля – от 85 кг/км до 190 кг/км.
- Строительная длина кабеля на барабане – до 25 км.
|
Тип кабеля/
растягивающая нагрузка
|
Число оптических волокон в кабеле
|
Расчетная масса кабеля, кг/км
|
Размер кабеля
|
||
|
диаметр оболоч-ки по силовому
элементу, мм
|
диаметр оболочки по оптическому сердечнику, мм
|
максимальный габаритный размер, мм
|
|||
|
ДПК / 7,5 кН
|
до 32
|
85
|
4,2
|
6,3
|
11,5
|
|
ДПК / 9,5 кН
|
до 32
|
105
|
4,8
|
6,3
|
12,1
|
|
ДПК / 9,5 кН
|
до 48
|
110
|
4,8
|
6,6
|
12,4
|
|
ДПК / 9,5 кН
|
до 64
|
115
|
4,8
|
7,2
|
13,0
|
|
ДПК / 9,5 кН
|
до 96
|
140
|
4,8
|
8,6
|
14,4
|
|
ДПК / 12,0 кН
|
до 32
|
155
|
6,0
|
6,3
|
12,7
|
|
ДПК / 12,0 кН
|
до 48
|
160
|
6,0
|
6,6
|
13,0
|
|
ДПК / 12,0 кН
|
до 64
|
165
|
6,0
|
7,2
|
13,6
|
|
ДПК / 12,0 кН
|
до 96
|
190
|
6,0
|
8,6
|
15,0
|
