кабель опц

Описание

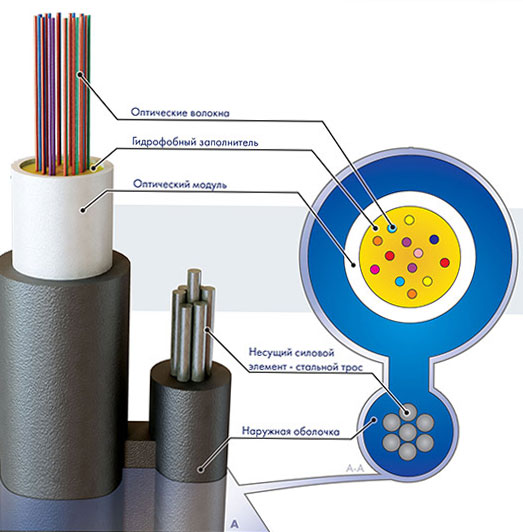

Конструкция

Кабель марки ОПЦ содержит единственный оптический модуль, являющийся центральным (ЦОМ), данный ЦОМ расположен внутри оболочки из полиэтилена, выполненный в цифры восемь в сечении.

Внутренняя полость оптического модуля заполнена гидрофобом. Периферийным силовым элементом может являться как трос из стали так и пруток из стеклопластика.

Назначение

Кабель ОПЦ предназначен для подвески между зданиями и сооружениями, по опорам линий связи, опарам электропередачи, городской контактной сети и столбам городского освещения, а также на опорах контактных электрифицированных железных дорогах.

Характеристики

  • Кабели предназначены для эксплуатации в диапазоне температур от — 60 °С до 70 °С.
  • Допустимое усилие растяжения от 4,0 до 12,0 кН.
  • Допустимое усилие внешнего давления 0,5 кН / см.
  • Количество оптических волокон в кабеле – от 2 до 24.
  • Стойкость к раздавливанию не менее 0,5 кН/см.
  • Стойкость к однократному удару с начальной энергией 5 Дж.
Количество волокон Диаметр кабеля по сердечнику, мм Диаметр кабеля по силовому элементу, мм Масса, 1км кабеля, кг Диаметр кабеля по сердечнику, мм Диаметр кабеля по силовому элементу, мм Масса, 1км кабеля, кг
  ОПЦ
Растягивающее
усилие от 4.0 кН до 9.0 кН
Растягивающее
усилие от 4.0 кН до 12.0 кН
от 2 до 12 5,0 4,8 72 нет нет нет
от 2 до 24 нет нет нет 6,8 6 132

Рекомендуемое расстояние между опорами подвеса:

Растягивающее усилие, kH.

4 6 9 12

Расстояние между опорами, м.

≤50

≤70

≤100

≤150
