Описание
Кабель ОПД предназначен для подвески между зданиями и сооружениями, по опорам линий связи, опорам электропередачи, городской контактной сети и столбам городского освещения, а также на опорах контактных электрифицированных железных дорогах.
Конструкция

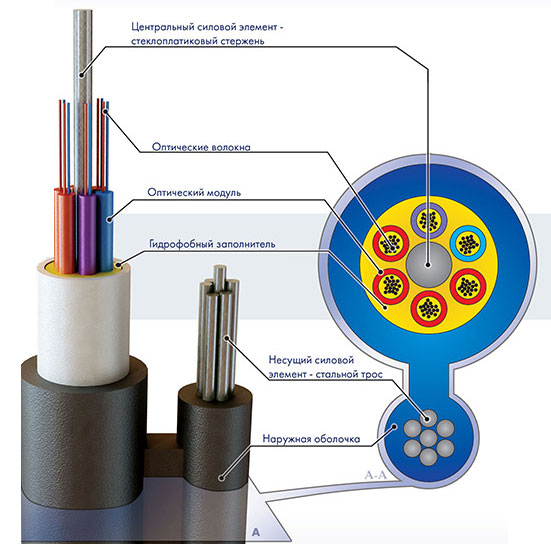

Кабель марки ОПД содержит центральный силовой элемент (ЦСЭ) материал — стеклопластик(Д), модули с оптическими волокнами навиты вокруг ЦСЕ, венчает данную конструкцию оболочка, выполненная и из ультрафиолето — стойкого полиэтилена в сечении напоминающего формой цифру «восемь».
Внутреннее пространство в модулях содержащих оптоволокно заполняется гидрофобным гелем. Дополнительно ЦСЭ обматывается водоблокирующими нитями.
* возможны варианты исполнения кабеля ОПД с заполнением пространства между модулями гидрофобным заполнителем или наложением водоблокирующей ленты.
Основным силовым элементом кабеля ОПД является трос выполненный из стали либо
пруток из стеклопластика.
Характеристики
- Кабели марки ОПД допускаются к применению в температурном диапазоне от -60 °С до +70 °С .
- Допустимое усилие растяжения от 4,0 до 12,0 кН .
- Допустимое усилие внешнего давления 0,50 кН/см .
- Количество оптических волокон в кабеле марки ОПД — от 2 до 288 .
- Стойкость к раздавливанию не менее 0,5 кН/см.
- Стойкость к однократному удару с начальной энергией 5 Дж.
| Количество волокон | Диаметр кабеля по сердечнику, мм | Диаметр кабеля по силовому элементу, мм | Масса, 1км кабеля, кг | Диаметр кабеля по сердечнику, мм | Диаметр кабеля по силовому элементу, мм | Масса, 1км кабеля, кг |
| ОПД | ||||||
| Растягивающее усилие 4.0 кН |
Растягивающее усилие 6.0 кН |
|||||
| от 2 до 24 | 9,9 | 6,2 | 123 | 9,9 | 6,8 | 140 |
| от 26 до 40 | 11,1 | 141 | 11,1 | 159 | ||
| от 40 до 48 | 11,8 | 152 | 11,8 | 169 | ||
| от 50 до 64 | 13,3 | 171 | 13,3 | 188 | ||
| Растягивающее усилие 9.0 кН |
Растягивающее усилие 12.0 кН |
|||||
| от 2 до 24 | 9,9 | 7,4 | 160 | 9,9 | 8 | 182 |
| от 26 до 40 | 11,1 | 178 | 11,1 | 200 | ||
| от 40 до 48 | 11,8 | 188 | 11,8 | 210 | ||
| от 50 до 64 | 13,3 | 208 | 13,3 | 230 | ||
Рекомендуемое расстояние между опорами подвеса:
| Растягивающее усилие, kH. | 4 | 6 | 9 | 12 |
| Расстояние между опорами, м. | ≤50 | ≤70 | ≤100 | ≤150 |
Внимание! различные производители имеют свою собственную маркировку кабелей, посмотреть аналоги других производителей можно в таблице.
Маркировки ОПД: ДС, ДТ, ДПМ, ДПТ, ОКСНМ, ОКЛКК, ОКЛЖ, ОКК, ДПТ, ОКМС, ОКА, ДПВ, ДПИ, ИКВ, ОКН, ОКП-Т, ОКПМ, ОПК, ОСВ, ОКПМ, ОКПЦ, ОКТ, ОКЛ8
