Описание
Марка оптического кабеля ДА2 разработана специально для российских природных условий и применяется на единой сети электросвязи России. Кабель с такой маркировкой обладает максимальной водонепроницаемостью и из него делаются кабельные соединения проходящие через глубокие водоемы (реки, озера, водохранилища).
Назначение
Кабель ДА2 применяют для монтажа подземных оптических линий, в том числе, на территориях с вечной мерзлотой, где под воздействием смены температур грунт подвержен деформациям. Другие допустимые места прокладки оптического кабеля марки ДА2: Лотки, тоннели, коллеторы, мосты и эстакады.
Характеристики
- Количество оптических волокон — до 384.
- Стойкость к статическим растягивающим усилиям — от 80 кН до 200 кН.
- Стойкость к раздавливающим усилиям — 1,0 кН/см.
- Стойкость к ударным воздействиям — 50 Дж.
- Допустимый радиус изгиба – от 316 мм до 564 мм.
- Стойкость к избыточному гидростатическому давлению – не менее 2 МПа.
- Диаметр кабеля – от 15,8 мм до 34,4 мм.
- Масса кабеля – 525 кг/км до 3100 кг/км.
- Сопротивление изоляции наружной оболочки по цепи «броня – земля (вода)» — 4000 МОм*км.
- Строительная длина кабеля на барабане – не менее 4 км.

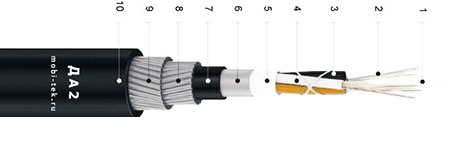

Конструкция
- Центральный элемент — стеклопластиковый пруток.
- Оптические волокна различной окраски.
- Кордельный заполнитель (при необходимости).
- Пластиковая трубка из полибутилентерефталатной композиции, заполненная гидрофобным компаундом.
- Водоблокирующая лента.
- Алюминиевая лента с полимерным покрытием.
- Внутренняя (промежуточная) полиэтиленовая оболочка.
- Первый повив стальных оцинкованных проволок, в том числе высокопрочных с временным сопротивлением разрыву не менее 1670 МПа.
- Второй повив стальных оцинкованных проволок, в том числе высокопрочных с временным сопротивлением разрыву не менее 1670 МПа.
- Наружная полиэтиленовая оболочка.
Внутреннее пространство кабеля заполнено гидрофобным составом, термопластической полимерной смолой.
