Описание
Оптический кабель ДПМ разработан специально для объектов электроэнергетики. Кабель применяется и в стандартных условиях на единой российской сети электросвязи. Укладывается в грунт по всей территории России, на мостах, эстакадах, в кабельных канализационных путях – везде, где требования к электромагнитной устойчивости повышены.
Стойкость кабеля ДПМ к растягивающим усилиям не менее 20кН, что делает допустимым его укладку в грунт, подверженный деформациям под воздействием мерзлоты.
По требованиям заказчика провода, прокладываемые в зданиях, могут быть защищены оболочкой из полимера, не содержащего галоген и не распространяющего горение.

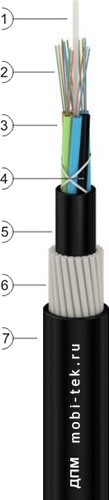

Конструкция
- Центральный элемент — стеклопластиковый пруток.
- Оптические волокна различной окраски.
- Пластиковая трубка из полибутилентерефталатной композиции, заполненная гидрофобным компаундом.
- Кордель.
- Внутренняя (промежуточная) полиэтиленовая оболочка.
- Повив стеклопластиковых прутков.
- Наружная полиэтиленовая оболочка.
Характеристики
- Количество оптических волокон в кабеле — до 144-х*.
- Стойкость к статическим растягивающим усилиям — от 5 кН до 50 кН**.
- Стойкость к раздавливающим усилиям – от 0,4 кН/см до 1,0 кН/см*.
- Стойкость к ударным воздействиям — 30 Дж.
- Допустимый радиус изгиба – от 272 мм до 456 мм.
- Диаметр кабеля – от 13,6 мм до 22,8 мм.
- Масса кабеля – 175 кг/км до 465 кг/км.
- Строительная длина кабеля на барабане – не менее 4 км.
