Описание
Оптический кабель ИКБ-М предназначен для ВОЛС личного пользования и корпоративных сетей, прокладываемых в грунте. Также данный кабель может быть использован для присоединения сетей госпредприятий к сетям общего пользования. Подходит для использования в любом типе грунта, кроме подверженного деформациям под влиянием низких температур. Кабель данной марки может укладываться через неглубокие реки и в болотах, глубина которых в максимальных точках не превышает 2м.
Другие места, подходящие для укладки кабеля ИКБ-М – мосты и эстакады, коллекторы, канализационные отсеки. Также кабель хорошо зарекомендовал себя при укладке внутри помещений.
Характеристики
| Параметр | ИКБ…М… |
|---|---|
| Конструкция сердечника кабеля | Повив оптических модулей |
| Количество оптических волокон в кабеле | до 576 |
| Количество элементов повива сердечника | 4-36 |
| Номинальный наружный диаметр, не менее, мм | 11,3 |
| Масса кабеля от, кг/км | 200 |
| Длительно допустимая растягивающая нагрузка, кН | Не менее 2,5 |
| Допустимая раздавливающая нагрузка, не менее, кН/см | 0,4 |
| Допустимое ударное воздействие, не менее, Дж | 10 |
| Электрическое сопротивление изоляции, не менее, МОм*км | 2000 |
| Минимальный радиус изгиба | 20 Ø кабеля |
| Рабочий диапазон температур, °С | от -40 до +501)
от -50 до +502) |
| Температура прокладки и монтажа, не ниже, °С | — 30 |

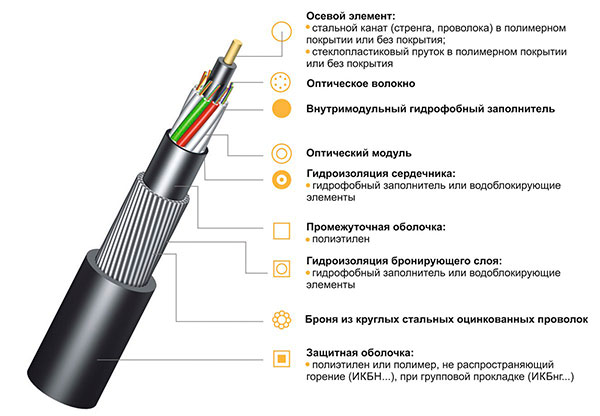

Маркировка
ИКБ-М6П-Н36-8.0
ИК – оптический кабель марки «Интегра-Кабель»
Б – тип защитного бронепокрова (повив из круглых стальных оцинкованных проволок)
М – тип сердечника
6 – количество элементов повива сердечника
П – тип осевого элемента сердечника кабеля (стеклопластиковый пруток)
Н – тип оптического волокна (одномодовое, ITU-T G.655)
36 – количество оптических волокон в кабеле
8.0 – максимально допустимое растягивающее усилие кабеля, в кН
