Кабель ОГЦ, ОГЦH

Цена

Для уточнения цены свяжитесь с менеджером:
+7 (495) 795-61-36


Оставить заявку
кабель ОГЦ

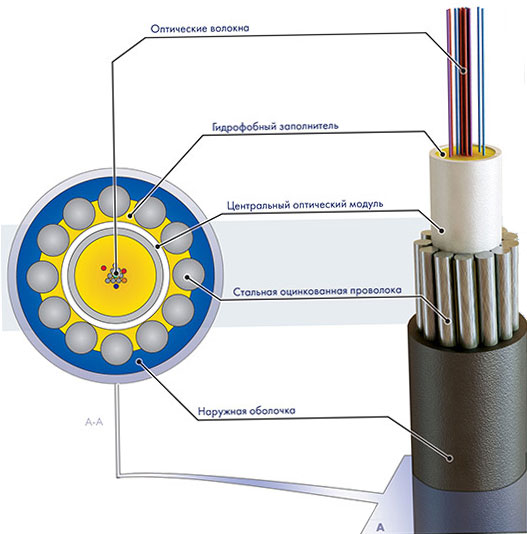

Конструкция

Кабель ОГЦ содержит центральный оптический модуль (ЦОМ), в котором находятся оптические волокна (до 24 штук). ЦОМ покрыт бронепокровом, состоящим из стальных оцинкованных проволок, который обеспечивает прочность кабеля и защищает от разрыва. На бронепокров наложена наружная полиэтиленовая оболочка.

Свободное пространство в оптическом модуле заполняется гидрофобным заполнителем.

Кабель ОГЦН имеет наружную оболочку из полиэтилена не распространяющего горение или из материала не выделяющего галогенов при горении.

Назначение

Кабель ОГЦ предназначены для прокладки в грунтах всех категорий, кроме подверженных мерзлотным деформациям, в кабельной канализации, трубах, коллекторах, на мостах и шахтах, через неглубокие болота и несудоходные реки.Рассчитан на прокладку ручным или механизированным способом.

Характеристики

  • Кабели предназначены для эксплуатации в диапазоне температур от минус 40 °С до 50 °С.
  • Допустимое растягивающее усилие от 7 до 20 кН.
  • Допустимое раздавливающее усилие не менее 0,7 кН/см.
  • Количество оптических волокон в кабеле — от 2 до 24.
  • Сопративление изоляции наружной оболочке не менее 2000 Мом*км
  • Стойкость к раздавливанию не менее 0,7 кН\см
  • Стойкость к однократному удару с начальной энергией 20 Дж
  • Изоляция цепей «металлический ЦСЭ-бронепокров», «стальные проволоки — земля (вода)» и «бронепокров — земля (вода)» должна выдерживать напряжение до 20 кВ постоянного тока или 10кВ переменного тока частотой 50 Гд в течении

Количество волокон

Диаметр кабеля, мм

Масса 1 км
кабеля, кг
Кабели с
бронепокровом из проволоки диаметром 1,2 мм

ОГЦ

ОГЦН

ОГЦ

ОГЦН

от 2 до 12

9,4

10,0

165

172

от 14 до 24

10,6

11,2

209

219

  Кабели с
бронепокровом из проволоки диаметром 1,6 мм

от 2 до 12

10,2 10,8 216 225

от 14 до 24

11,4 12,0 265 275

Внимание! различные производители имеют свою собственную маркировку кабелей, посмотреть аналоги других производителей можно в таблице.

Маркировки ОГД, ОГМ, ОГЦ: ДКП-03,ОПС, ОАС,ОМЗКГМ,ОКЛК,ДПС, ДПН, ДПГ, СПС, СПН, СПГ, ДАС, САС,ИКБ-М, ИКБ2-М, ОМЗКГМ, ДАС, ДПС, ОПУ, ОКЛК, ДАУ, ДПУ, ДКП, СКП, ДКПа, СКПа, ДКН, СКН, ОКБ, ОКБН, ОКБ-М, ОКП
