Описание
Оптический кабель ОКБ допускается к монтажу во всех типах грунта. Не рекомендуется укладка кабеля в грунты, склонные к замерзанию или к деформации в результате промерзания. Монтаж кабеля производится в кабельных сетях в канализации, в коллекторах, в том числе, на участках, склонных к подтоплениям или частично находящихся в воде. Многочисленные элементы защиты значительно увеличивают диапазон температур, при которых возможна эксплуатация кабеля ОКБ (-40° С + 50° С).
Многослойная структура кабеля ОКБ повышает устойчивость кабеля при внешнем размещении к влаге от выпадения дождя, росы, туманов, инея. Оболочка защищает оптическое волокно от повреждений грызунами, от грибков и плесени.

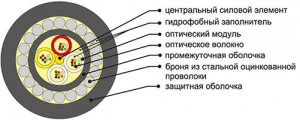

Конструкция
Кабель ОКБ может иметь два варианта центрального элемента (ЦЭ): стальной трос или стержень из стеклопластика. Оптические волокна располагаются без сильной скрутки сводобно с заполнением остального пространства гидрофобным полужидким застывающим веществом. Двойная полиэтиленовая оболочка также заполняется гидрофобным наполнителем. Провод укрепляется стальной проволокой. Заказчик может купить кабель ОКБ в исполнении с наружной оболочкой из пожаробезопасного материала (ОКБ-НГ).
Варианты исполнения
Кабель ОКБ НГ — с негорючей полиэтиленовой оболочкой.
Кабель ОКБу — бронированный кабель.
Кабель ОКБ-Ц — конструкция оптического модуля из центральной трубки.
Кабель ОКБ-Л — под полиэтиленовой оболочкой находится алюмо-полиэтиленовая лента.
Маркировка
ОКБ-нг-0,22-16-П-7,0
ОКБ – бронь: стальная оцинкованная проволока
НГ — с наружной оболочкой не распространяющей горения
0,22 — стандартное одномодовое волокно G.652
16 – число оптический волокон в кабеле
П — центральный силовой элемент – диэлектрик
7,0 – допустимое растягивающие усилие, в кН
|
ОКБ-0,22-12П ОКБ-0,22-16П ОКБ-0,22-24 ОКБ-0,22-24П ОКБ-0,22-24П-10,0 ОКБ-0,22-24П-7,0 ОКБ-0,22-32 ОКБ-0,22-48П ОКБ-0,22-48П-7,0 ОКБ-0,22-4П-7,0 ОКБ-0,22-8П-7,0 |
ОКБ-М4П-12А-7,0 ОКБ-М4П-16А-7,0 ОКБ-М4П-24А-7,0 ОКБ-М4П-32А-7,0 ОКБ-М4П-4А-7,0 ОКБ-М4П-8А-7,0 ОКБ-М6П-32А-7,0 ОКБ-М6П-48А-7,0 ОКБ-М6П-8А-7,0 ОКБ-М8Т-10-0,25-20 ПЭ |
ОКБнг(B)-0,22-4П-7,0 ОКБнг(B)-0,7(50)-4П-7,0 ОКБнг(B)-0,7(62,5)-2П-7,0 ОКБнг-0,22-16П ОКБнг-0,22-4П ОКБнг-0,7(62,5)-8-7,0 ОКБнг-0,7-2Т ОКБс-0,7(62,5)-16,0 ОКБСнг-0,22-8 |
Конструкция
| Количество ОВ | 2-24 | 26-48 | 50-72 | 74-96 | 98-144 |
| Количество элементов | 6 | 6 | 6 | 8 | 6 |
| Количество волокон в модуле | до 6 | до 8 | до 12 | до 12 | до 24 |
| Диаметр кабеля, мм | от 12,7 | от 13,0 | от 15,0 | от 16,5 | от 18,3 |
| Вес кабеля с полиэтиленовой оболочкой, кг/ км |
от 245 | от 259 | от 333 | от 395 | от 467 |
| Вес кабеля с оболочкой из безгалогенного негорючего компаунда, кг/ км | от 281 | от 296 | от 377 | от 444 | от 522 |
Характеристики
| Рабочая температура | -40°С… +60°С |
| Температура монтажа | -10°С…+50°С |
| Температура транспортировки и хранения | -50°С…+50°С |
| Минимальный радиус изгиба кабеля | не менее 20 диаметров кабеля |
| Срок службы | 25 лет |
| Срок гарантийной эксплуатации | 2 года после ввода в эксплуатацию, не более 2,5 лет со дня поставки. |
| Растягивающее усилие (ГОСТ Р МЭК 749- 1- 93 метод Е 1) |
от 7,0 кН до 30,0 кН |
| Раздавливающее усилие (ГОСТ Р МЭК 794-1-93 метод Е 3) |
от 0,4 кН/см |
