Констуркция

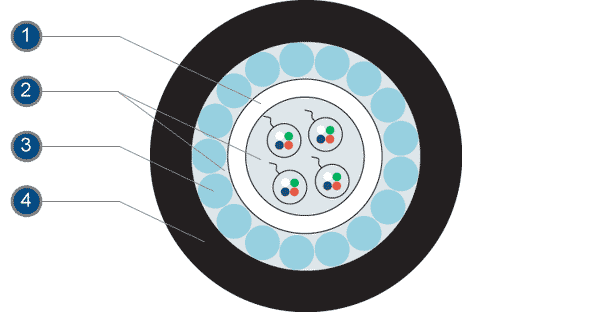

Кабель марки ОПС содержит уложенные пучками оптические волокна , которые уложенные в трубку (1). Свободное пространство заполнено межмодульным гидрофобный заполнителем (2). Поверх трубки с волокнами выполнено армирование круглыми стальными оцинкованными прутьями
Назначение
Кабель ОПС применяют для прокладки в грунтах всех категорий. Также подходит для прокладки в открытые траншеи, в канализационные коллекторы и трубы, по мосту , эстакаде и в тоннеле.
Характеристики
|
Параметр |
Значение |
| Количество оптических волокон в кабеле | 2—48 |
| Количество оптических волокон в пучке | 8—12 |
| Количество пучков в кабеле | 1—4 |
| Диаметр кабеля, мм | 11,8—14,0 |
| Масса кабеля, кг/км | 261—340 |
| Минимальный радиус изгиба, мм | 230—280 |
| Стойкость к продольному растяжению, кН | 7,0—9,0 |
| Стойкость к раздавливающим усилиям, кН/см | 0,5—1,0 |
| Стойкость к удару, Дж | 30 |
| Температурный диапазон эксплуатации, °С | — 60… + 70 |
| Температурный диапазон при прокладке, °С | — 10… + 50 |
Внимание! различные производители имеют свою собственную маркировку кабелей, посмотреть аналоги других производителей можно в таблице.
Маркировки ОПС: ДКП-03,ОГД, ОАС,ОМЗКГМ,ОКЛК,ДПС, ДПН, ДПГ, СПС, СПН, СПГ, ДАС, САС,ИКБ-М, ИКБ2-М, ОМЗКГМ, ДАС, ДПС, ОПУ, ОКЛК, ДАУ, ДПУ, ДКП, СКП, ДКПа, СКПа, ДКН, СКН, ОКБ, ОКБН, ОКБ-М, ОКП
