Кабель ДПЛ

Цена

Для уточнения цены оптический кабель ДПЛ (ДПЛ-Н) свяжитесь с менеджером:
+7 (495) 795-61-36


Оставить заявку

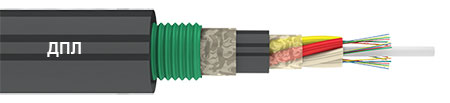

кабель ДПЛ

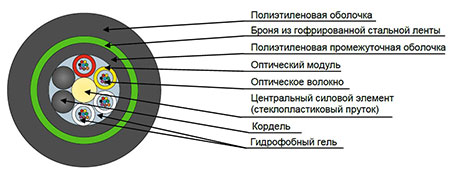

дпл констукрция

Описание

Оптический кабель ДПЛ используется для прокладки федеральных электросетей, прокладки в канализациях, грунтах повышенной влажности, в подвалах зданий с увеличенным риском повреждения проводов грызунами.

ДПЛ-Н

— Оптический кабель ДПЛ-Н в негорючей оболочке из полимерного материала. Оболочка не поддерживает горение и имеет низкий уровень дымовыделения.

Маркировка

ДПЛ-Н-016Е-2,7 кН
ДПЛ – тип кабеля
Н – материал наружной оболочки
016 – количество оптических волокон
У – тип оптических волокон
2,7 кН – максимальная растягивающая нагрузка

Конструкция

Конструкция кабеля состоит из центрального стержня-диелектрика из стеклопластика, окруженного оптическим волокном. Количество оптических волокон может достигать 576 штук. При необходимости они скрепляются корделем. Помимо волокна, непосредственно контактирующего с диэлектриком, конструкция предусматривает наличие оптического модуля.

Дополнительную защиту функциональным элементам обеспечивает слой гидрофобного геля. Для усиления конструкции и защиты от повреждений используется промежуточная оболочка-полимер, которая покрывается гофрированным металлом. Окончательную изоляцию обеспечивает плотный слой внешней оболочки из полимеров.

Характеристики

Механические характеристики:
Стойкость к статическим растягивающим усилиям
1,5 — 3 кН
Стойкость к динамическим растягивающим усилиям
Более 15%, чем к статическим
Стойкость к раздавливающим усилиям
0,5 кН/см
Минимальный радиус изгиба
20 внешних диаметров кабеля
Массогабаритные характеристики:
Внешний диаметр кабеля
10,5 мм
Расчетная масса километра кабеля, не более
110 кг
Климатические характеристики:
Рабочая температура
-60 °С : +50 °С
Температура монтажа
-10 °С : +50 °С
Температура транспортировки и хранения
-50 °С : +50 °С
