Конструкция

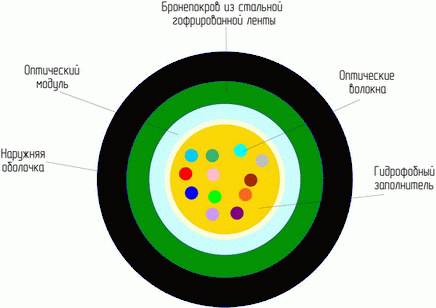

Кабель ОКЦ содержит центральный оптический модуль (ЦОМ), На ЦОМ наложен бронепокров из стальной гофрированной ленты. Бронепокров покрывает наружная оболочка из полиэтилена.
Свободное пространство в оптическом модуле заполнено гидрофобным заполнителем.
Кабель ОКЦН имеет наружную оболочку из полиэтилена нераспространяющего горение или из материала не выделяющего галогенов при горении.
Назначение
Предназначены для прокладки в кабельной канализации, трубах, коллекторах, ручным или механизированным способами. Изготавливаются с центральным силовым элементом из стального троса или стеклопрутка. Как правило, используется на городских линиях связи.
Характеристики
- Кабели предназначены для эксплуатации в диапазоне температур от минус 40 °С до 50 °С.
- Допустимое растягивающее усилие 2,7 кН.
- Допустимое раздавливающее усилие не менее 0,5 кН/см.
- Количество оптических волокон в кабеле — от 2 до 24.
- Стойкость к раздавливанию не менее 0,5 кН/см.
- Стойкость к однократному удару с начальной энергией 5 Дж.
|
Количество волокон |
Диаметр кабеля, мм |
Масса 1 км кабеля, кг |
||
|
ОКЦ |
ОКЦН |
ОКЦ |
ОКЦН |
|
|
от 2 до 24 |
8,5 |
9,0 |
78 |
84 |
Внимание! различные производители имеют свою собственную маркировку кабелей, посмотреть аналоги других производителей можно в таблице.
Маркировки ОКЦ: ДБП, ДПП,ОКСТМ,ОКСТЦ, ОКСТМ, ОКСТЦ, ОКЛБг, ОКЛСт, ОКЛ, ДПМ, ОКЗ, ДПЛ,СПЛ
